十四、DMX512调光模块控制灯带的接线和设置原理

1、安装接线
2、软件编址与拨码设置

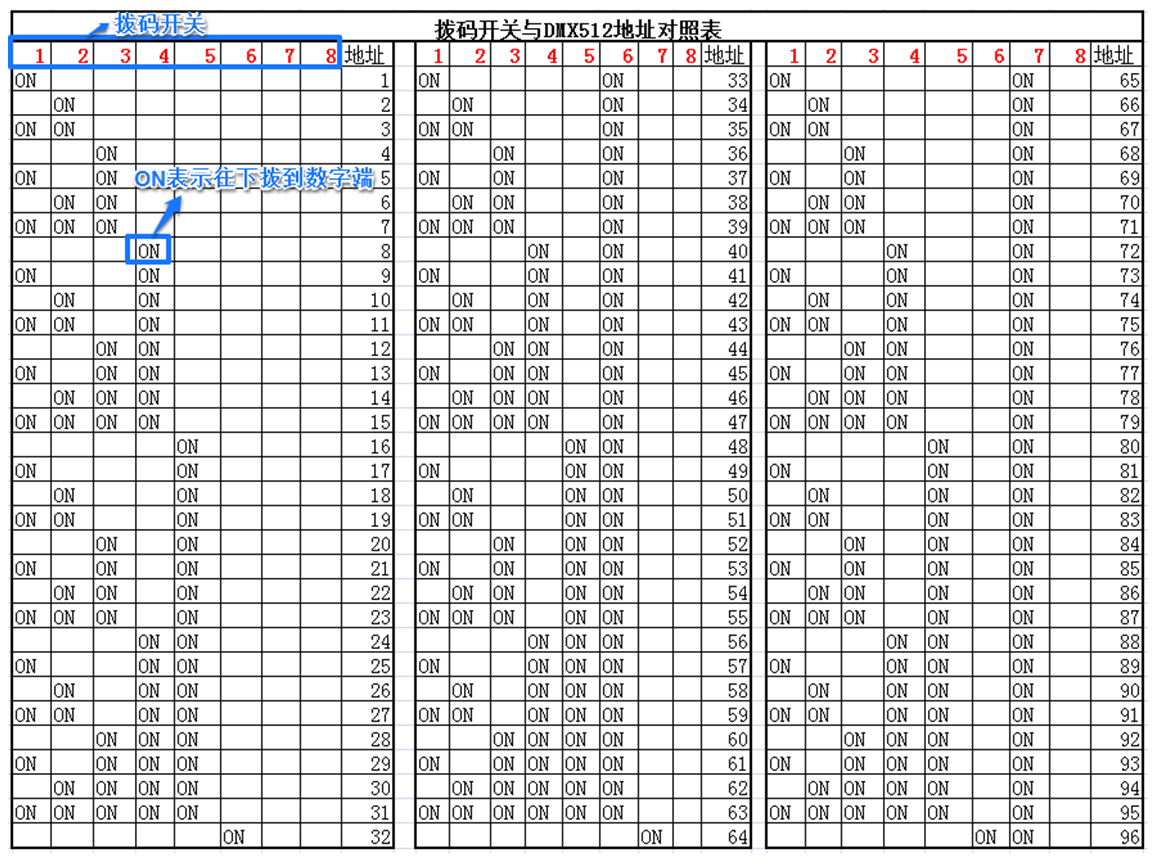

3、DMX512解码器拨码位置与所代表的地址对应图表

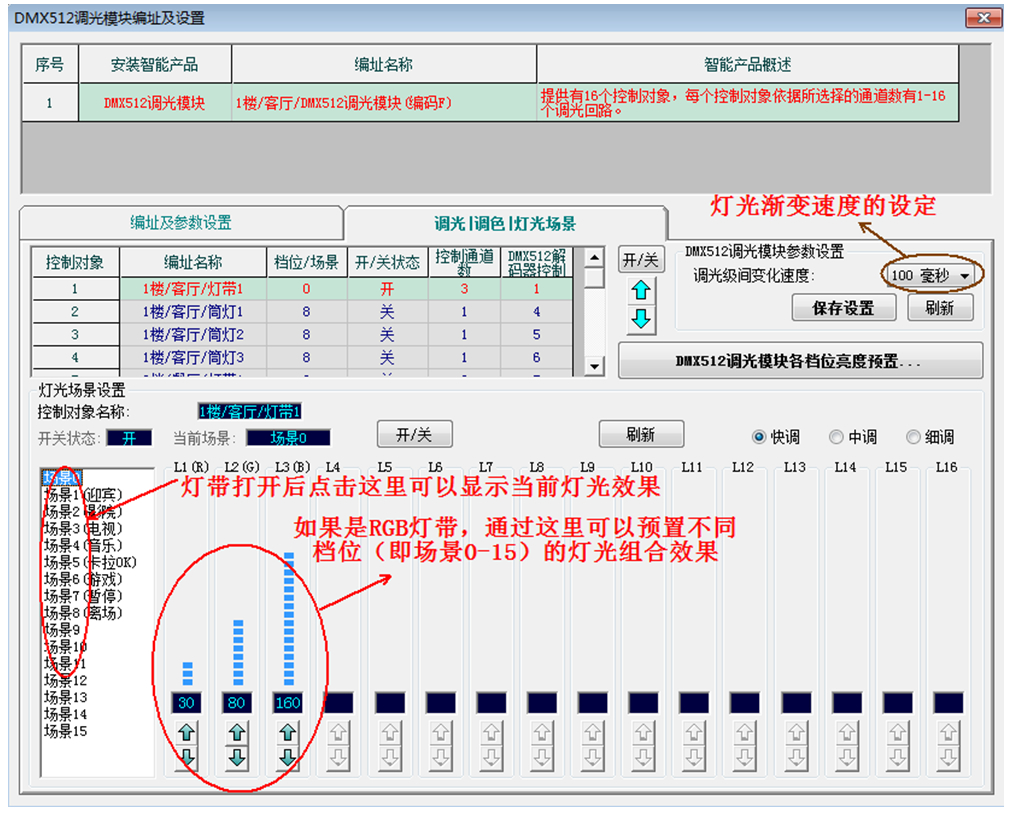

4、RGB灯带参数的预置

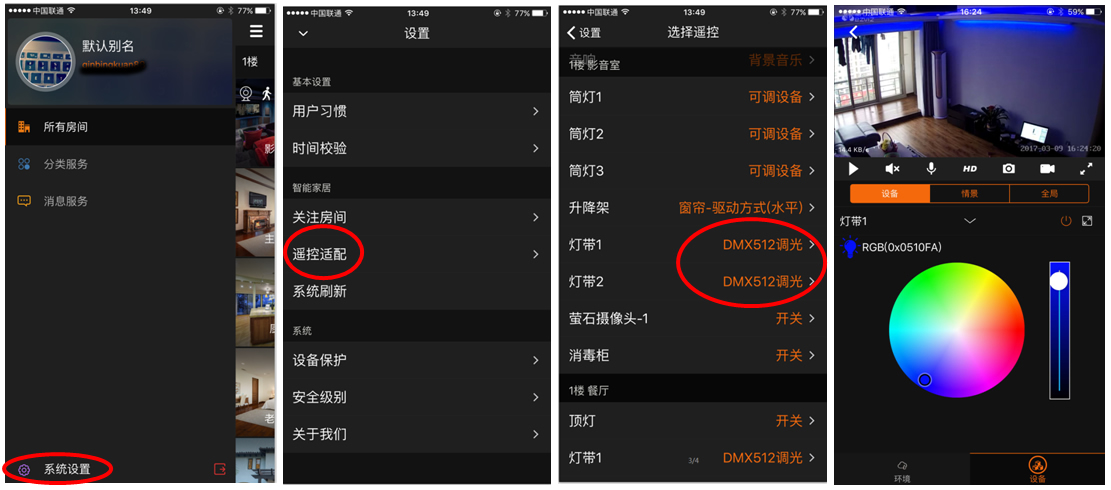

5、APP的设置与控制方法

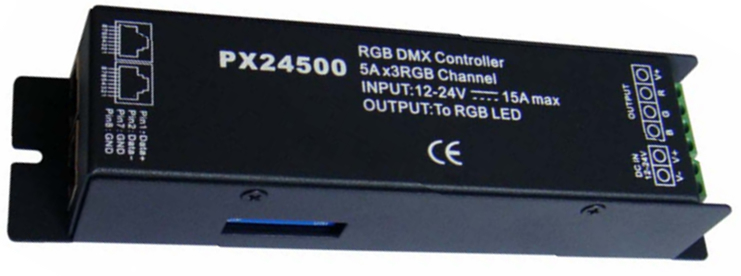

6、DMX512 解码器实物图
7、技术规格

1、安装接线

　　 DMX512调光模块提供有不同的型号，对应不同路数（2-16路）的调光调色温或调颜色控制，提供DMX512数字调光信号输出，推荐用于灯带和舞台灯光设备的调光调色温或调颜色控制（用户需自购与所用灯带相匹配的DMX512解码器）；不建议用于LED筒灯、射灯等的调光控制，因为需要选配解码器，而且相关的拨码设置和调试都比较麻烦（LED筒灯、射灯等的调光控制，建议用DALI调光主控器、可控硅型调光驱动器，或0-10V调光驱动器，并选配相应的调光电源）。

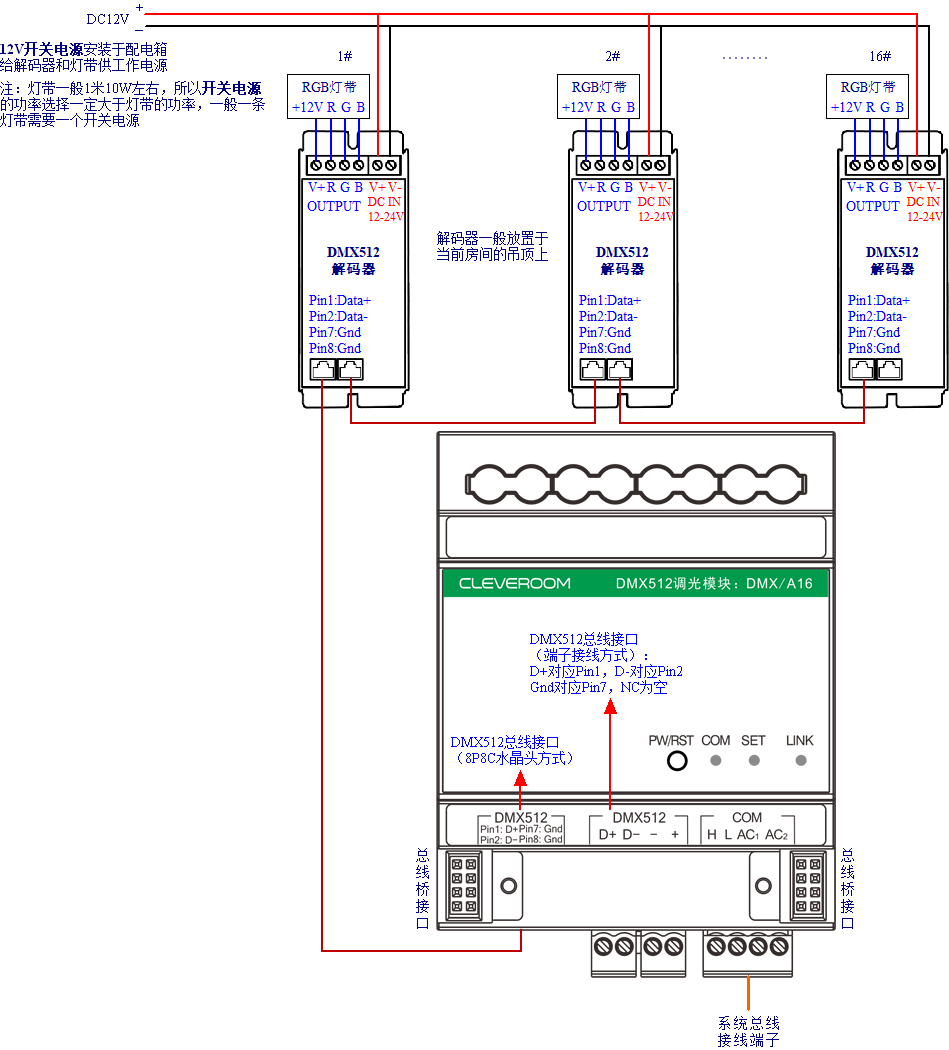

DMX512调光模块控制RGB灯带的接线示意图

要点：
（1）、DMX512调光模块对灯带的调光属于恒压调光
（2）、一个DMX512解码器可以并接多条灯带，但灯带的累加功率不能超过解码器和开关电源的额定功率
（3）、开关电源的电压要和灯带的额定电压（24V或12V)匹配
（4）、外观一致，DMX512调光模块具有2/4/8/16控制回路不同型号之分（每个回路可以控制16个通道）
（5）、DMX512总线末端的解码器需要接入一个120欧姆的匹配电阻

返回

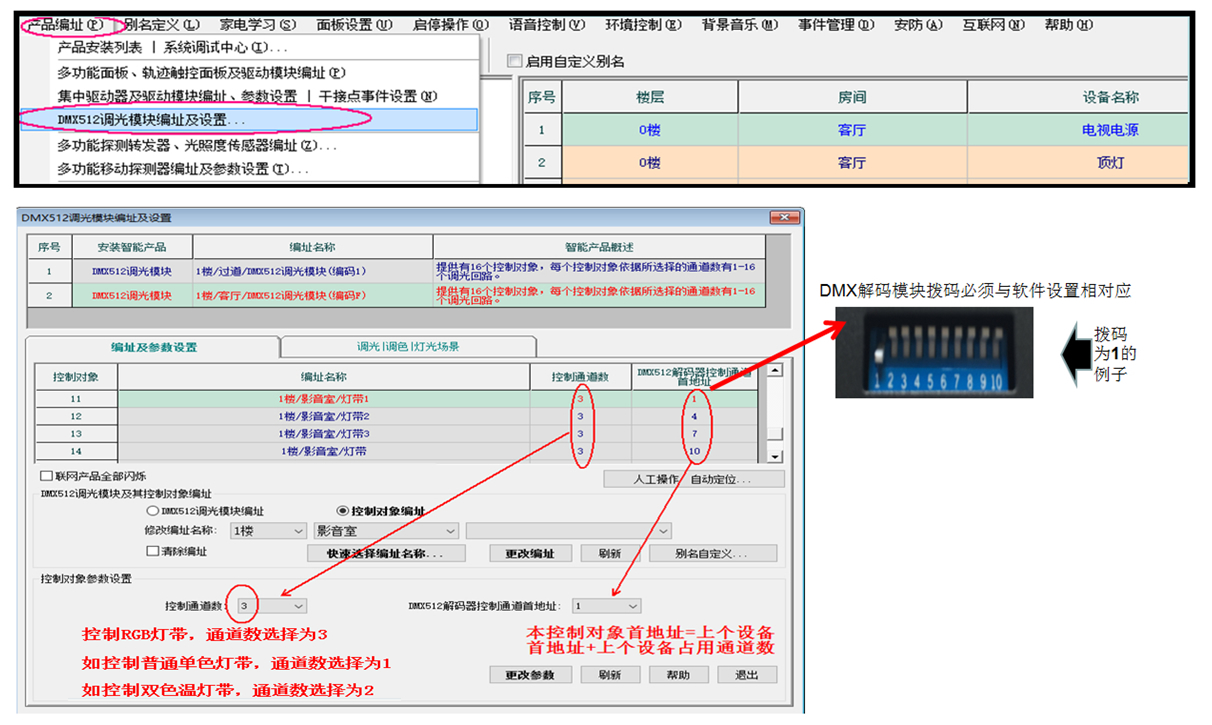

2、软件编址与拨码设置

  设置流程：

1、给目标设备编址
2、选择目标设备占用通道数：RGB灯带则选择3表示该目标设备占用3个通道（即R/G/B各占用一个通道）；如控制普通单色灯带，通道数选择为1；如控制双色温灯带，通道数选择为2；其它设备如舞台灯光等根据设备说明选择通道数
3、选择目标设备拨码首地址。

注：DMX解码器的拨码为多少无所谓，只要遵循以下两个原则即可：
1、一个网络中拨码地址不允许重复
2、拨码地址必须和调试软件设置的“DMX512解码器控制通道首地址”相符

返回
