五、智能开关安装接线

1、概述
2、单、双联、三联开关用于控制灯光/电器时的接线
3、智能开关控制超大功率设备时的接线
4、单联开关用于控制普通插座时的安装接线示意图
5、单联开关用于控制电控锁时的安装接线
6、窗帘开关（用于控制电动窗帘/电动卷闸门/电动卷帘）的安装接线

1、概述
　　科力屋智能开关采用标准86底盒安装，其安装拆卸方法跟普通开关类似。

　　智能开关不同的规格，其接线方式略有差别。智能开关后盖的布局如下图所示。

　　
图1、智能开关背面示意图（3端子和5端子）

　　 智能开关参数：

返回

2、单、双联、三联开关用于控制灯光/电器时的接线
　　 L接入火线，单联开关只有一路（L1）输出，双联开关有两路（L1、L2）输出，三联开关有三路（L1、L2、L3）输出 。要求通讯总线水晶头接入COM1，当相邻安装有其它智能产品时，可以通过总线扩展接口COM2连接到相邻智能产品的COM1接口。若选购的智能开关规格指明COM2为传感器接口的（即6P4C接口），则不能作为通讯总线扩展接口使用。

　　注：高压驱动模块为双路（一路可控硅一路继电器，即一路可调一路不可调）输出时，L1为可调负载接线端子，L2为不可调负载接线端子。


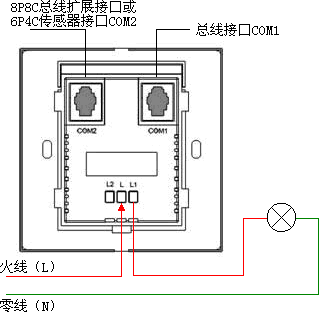

图2、单联开关接线示意图

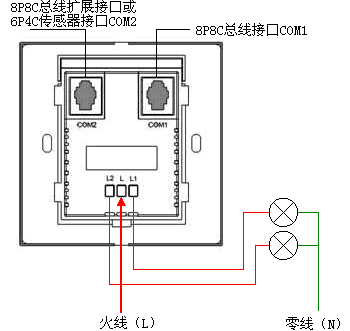

图3、双联开关接线示意图

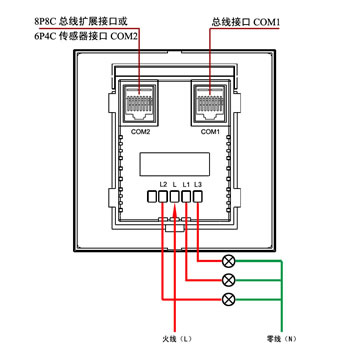

图4、三联开关接线示意图

3、智能开关控制超大功率设备时的接线

　　当控制对象为大于1000W而小于2000W的大功率设备时，可选用智能插座控制（请参考“智能插座安装接线”介绍）；当控制对象为大于2000W的超大功率设备时，须选用继电器型智能开关驱动一个中间交流接触器，再由交流接触器转接驱动超大功率设备。接线示意图如下：

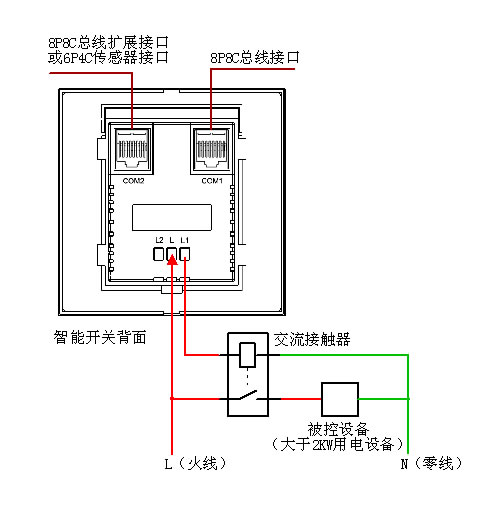

图5、智能开关控制超大功率设备接线示意图

返回

4、单联开关用于控制普通插座时的安装接线示意图
　　当智能开关后盖驱动模块为单继电器输出时，用户可以将它用于控制家用电器（如电视、空调、热水器、电饭锅、饮水机等）的电源插座，使普通电源插座具备智能插座的功能。
　　控制插座的智能开关适合安装在便于用户手动操作的位置，如果该智能开关控制的是红外家电的电源插座（如空调插座），且当前房间安装有智能转发器，那么只要用户按下智能开关的开关按键（假设控制的是空调插座），则插座在得电的同时，空调也随之启动了，给用户的日常家居生活带来极大的便利。安装位置与方法和智能单联开关相同，接线方法参照下图：

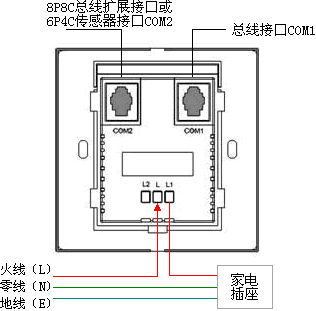

图6、 单联开关用于控制普通插座时的安装接线示意图

返回

5、单联开关用于控制电控锁时的安装接线
　　当智能开关后盖高压驱动模块为单继电器输出时，用户可以将其应用于电控门锁控制，并将其编址为电控锁开关，实现电控门锁开关遥控操作。此时L输入电压为电控锁的12V直流电源电压，L1输出为电控锁控制电压；另外，COM1接入通讯总线。同时，需要用户利用电脑管理软件在【智能开关、插座参数设置】界面调整如下参数：

　　自动关闭延时时间（并允许所控制的设备“开”后延时自动关闭）：一般电控锁只需要一个脉冲的电压驱动即可开锁，不允许长时间通电，否则会烧掉电控锁，因此自动关闭延时时间必须调整为能够开锁的时间。时间单位为秒，出厂默认值为3秒。

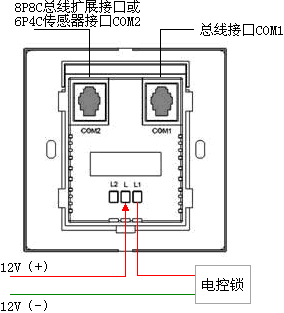

图7、 单联开关用于控制电控锁时的安装接线

返回

6、窗帘开关（用于控制电动窗帘/电动卷闸门/电动卷帘）的安装接线

　　 窗帘开关实际上就是后盖高压驱动模块为双继电器输出的单联开关，可以驱动220V交流电机，用于电动窗帘/电动卷闸门/电动卷帘的控制。L输入电压为电动窗帘或电动卷闸门（卷帘）的交流电源输入端（火线），L1、L2分别为电动窗帘或电动卷闸门（卷帘）的左右或上下开闭输出控制端，若电机转向相反，则将L1、L2接线端对调即可；电机的公共端(N)接零线；另外，COM1接入通讯总线。

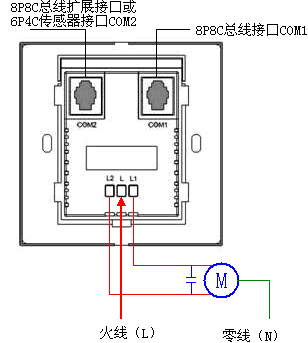

图7、 窗帘开关（用于控制电动窗帘/电动卷闸门/电动卷帘）的安装接线

返回

　　 直流窗帘开关驱动的是直流电机，其安装接线示意图如下：

图8、直流窗帘开关（用于驱动直流电机）的安装接线

　　双层窗帘触摸开关可以驱动两个220V交流电机，可以控制两个电动窗帘，适合双层窗帘的控制。L输入电压为电动窗帘或电动卷闸门（卷帘）的交流电源输入端（火线），L1、L2分别为第一路电动窗帘的左右或上下开闭输出控制端，若电机转向相反，则将L1、L2接线端对调即可；L3、L4分别为第二路电动窗帘的左右或上下开闭输出控制端，若电机转向相反，则将L3、L4接线端对调即可；电机的公共端(N)接零线；另外，COM1接入通讯总线。

图8、双层窗帘触摸开关（可以控制两个电动窗帘）的安装接线
