二十七、通讯协议适配器安装接线

1、“CRM-Adapter/B”型通讯协议适配器接线（普通用户用）
2、“CRM-Adapter/A”型通讯协议适配器接线（第三方系统整合专业人士用）
3、技术参数

　　通讯协议适配器有两种型号，各自有不同的用途。

1、“CRM-Adapter/B”型通讯协议适配器接线（普通用户用）

　　“CRM-Adapter/B”型通讯协议适配器与科力屋系统总线连接，提供有1个RS232通讯接口，可以控制1台任何第三方自有协议的232设备。

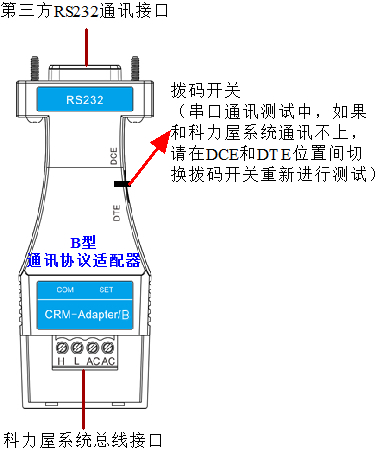

图1、“CRM-Adapter/B”型通讯协议适配器接线示意图

返回

2、“CRM-Adapter/A”型通讯协议适配器接线（第三方系统整合专业人士用）

　　“CRM-Adapter/A”型通讯协议适配器主要用于实现了第三方系统与科力屋系统的相互整合控制，需要系统整合人员掌握一定的指令协议理解能力，最好具备一定的编程水平和逻辑思维能力。

　　“CRM-Adapter/A”型通讯协议适配器与科力屋系统总线连接，提供有RS232接口，第三方的控制终端，可以通过RS232接口发送指令到科力屋系统，从而控制科力屋系统中的任何对象，并有实时状态反馈；通过该RS232接口，科力屋的系统调试软件也可以登录科力屋系统，进行系统的配置和调试；另外，由科力屋系统发送的控制指令（比如通过科力屋的多功能面板或手机APP发送控制指令），也可以通过该串口送达第三方的系统，第三方的系统再根据科力屋发送过去的指令，进行内部转换，就可以控制第三方的系统了。

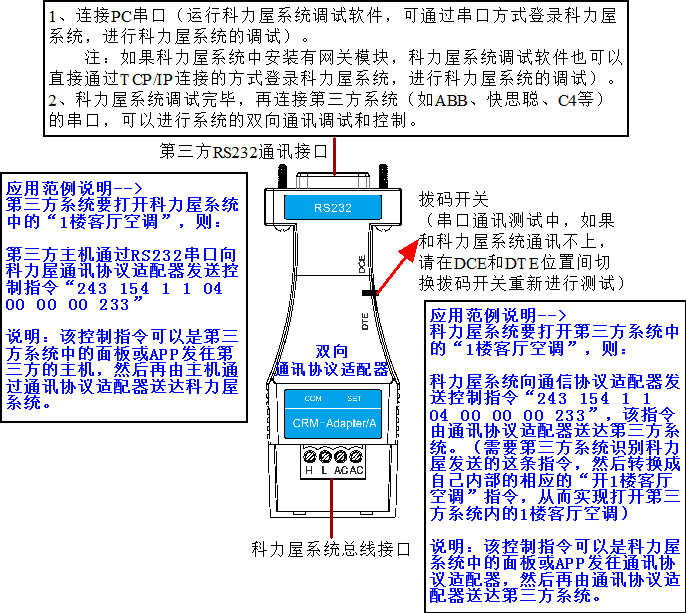

图2、“CRM-Adapter/A”型通讯协议适配器接线示意图

　　说明：要利用“CRM-Adapter/A”型通讯协议适配器进行系统整合，需要科力屋公司提供“科力屋与第三方主机的双控协议”，该协议只向战略合作伙伴开放。

“科力屋与第三方主机的双控协议”的概述：

（1）、本协议可利用232/485接口与第三方主机（如ABB、快思聪、C4等）的连接，通过编程实现第三方系统对科力屋系统的设备进行控制，举例：第三方主机向RS232串口发送 243 154 1 1 04 00 00 00 233，即可以打开科力屋系统内的1楼客厅空调，这种应用常用于设计人员系统集成时利用第三方的主机实现影音中控，而利用科力屋的系统实现灯光或其它家电控制等。

（2）、本协议可利用232/485接口与第三方主机（如ABB、快思聪、C4等）的连接，通过编程实现科力屋系统对第三方系统的设备进行控制，举例：科力屋系统向RS232串口发送 243 154 1 1 04 00 00 00 233，即可以打开第三方系统内的1楼客厅空调（需要第三方系统识别科力屋发送的这条指令，然后转换成自己内部的指令，从而实现打开第三方系统内的1楼客厅空调），这种应用常用于设计人员系统集成时利用科力屋的多功能面板实现对第三方影音中控或其它设备的控制等。

（3）、以上两个应用可以同时并列编程使用。

（4）、不管任何应用，在系统对接之前必须先利用科力屋调试软件对科力屋系统进行调试，调试完成以后再将协议模块接到第三方主机实现协议双控。

返回

3、技术参数
