五、电源&总线分接模块安装接线

1、CRM-Power/A型电源&总线分接模块
　　1.1、安装接线
　　1.2、CRM-Power/A型“电源&总线分接模块”配置指导
　　1.3、技术参数
2、CRM-Power/B型电源&总线分接模块
　　2.1、安装接线
　　2.2、技术参数

1、CRM-Power/A型电源&总线分接模块

　　 为智能产品提供15V交流工作电源，带防雷功能，以及过载提示功能，额定功率20W，设计输出电流≤1.2A；提供3路总线接线端子（每路可并接扩展），便于电箱外产品接入总线；并提供两个总线桥接口，插接总线桥接件可快速连通相邻模块的总线，极大提升接线效率和电箱美观度。

　　每个电源&总线分接模块所连接的产品构成一个子系统，并提供有总线级联口（COM）与其它“电源&总线分接模块”连通总线，从而构成一个大系统（自带通讯中继功能，这点非常重要！）

　　1.1、安装接线

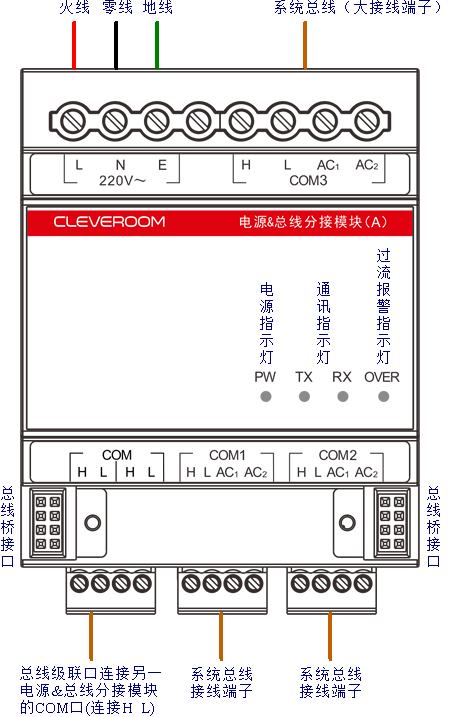

A型电源&总线分接模块接线示意图

（1）、指示灯功能简介：

• PW指示灯 :指示灯常亮，表示接入了市电。
• TX、RX指示灯 :为CRMBUS总线通讯指示灯。当本电源&总线分接模块所驱动的设备向总线发送数据时，TX闪烁。当本电源通过COM口接收到来自其它电源&总线分接模块系统的总线数据时，RX闪烁。
• OVER指示灯：当所连接的智能设备累计总电流≤ 1.2A，OVER灯常灭。指示灯“微亮”时，表明总电流≥1.25A，需要减少接入设备数量。指示灯“高亮”时，说明总线有短路故障或者严重超负荷使用，此时COM1-COM3端口及总线桥接口均无电源输出，需要给电源&总线分接模块断电至少20秒后，同时减少接入设备总量或短路故障排除后，再送电保护状态即可解除。
• 检验是否过载的方法：系统调试时，将所有设备进行全开操作，10分钟后检查OVER指示灯。

（2）、COM1-COM3口及总线桥接口功能简介：

　　COM1-COM3为系统总线接线端子（其中COM3采用大端子接线，方便总线分接扩展），每个接口的功能完全一致，便于电箱外产品接入总线，智能产品接入COM1-COM3的接线原则是将H、L、AC1、AC2分别对应连接即可，AC1、AC2无极性区分。每个电源&总线分接模块还提供两个总线桥接口，插接总线桥接件可快速连通相邻模块的总线，极大提升接线效率和电箱美观度。

（3）、COM口功能简介：

　　COM口为多个电源&总线分接模块之间的总线级联接口，当构建的智能系统只需要一个电源&总线分接模块时，COM口无需接线，当智能系统需要两个或两个以上的电源&总线分接模块时，电源与电源之间的连接必须通过COM来实现，即将两个电源的COM口H、L对应连接即可，AC1、AC2可以不接。

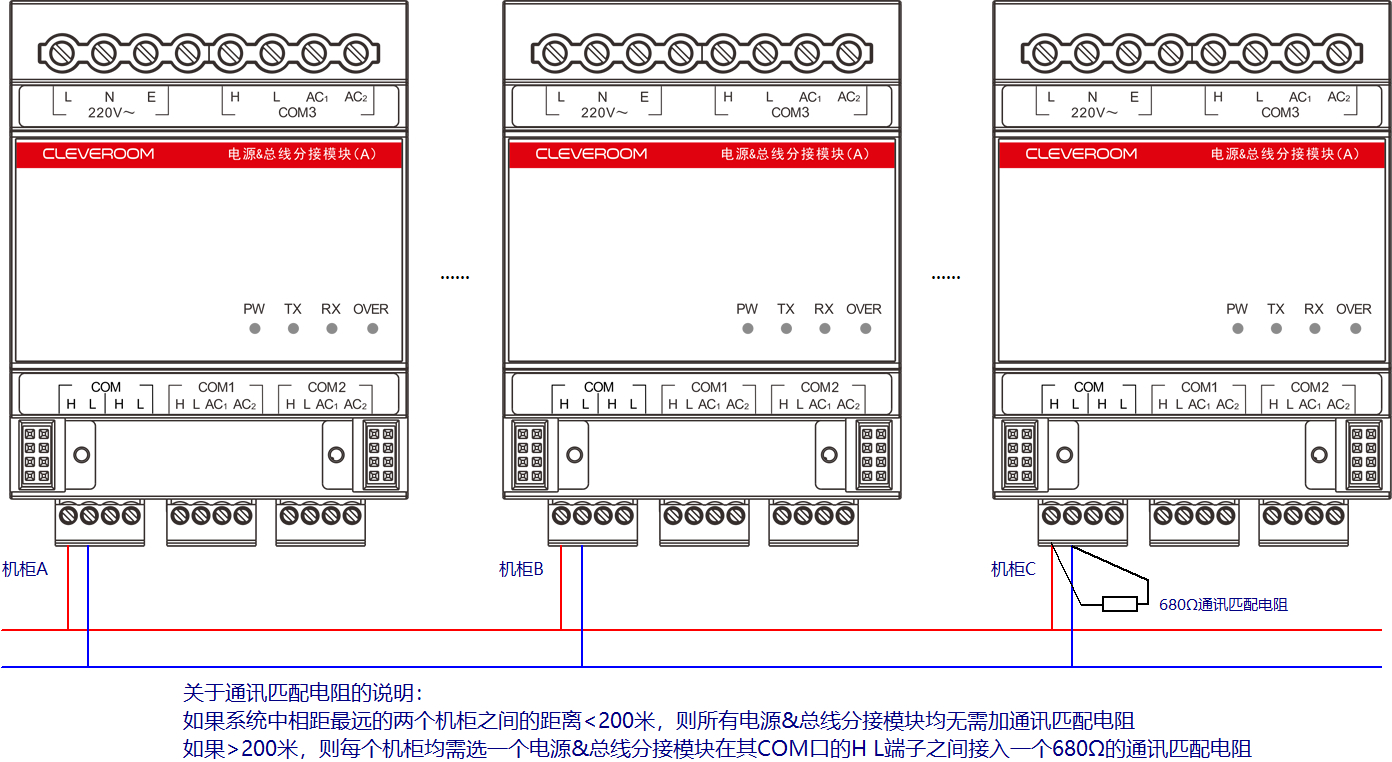

多个A型电源&总线分接模块组网接线示意图

返回

　　1.2、CRM-Power/A型“电源&总线分接模块”配置指导

　　每个A型电源&总线分接模块的额定工作电流为1.2A，可为需要系统总线供电的智能产品提供工作电源，请根据实际配置的智能产品的数量及最大工作电流总和，决定A型电源&总线分接模块的配置数量。

返回

2、CRM-Power/B型电源&总线分接模块

　　CRM-Power/B型电源&总线分接模块外接第三方24V开关电源为智能产品提供工作电源；COM1、COM2总线接线端子及总线桥接口工作电流均≤3A；COM3总线接线端子工作电流≤10A；提供3路总线接线端子（每路可并接扩展），便于电箱外产品接入总线；并提供两个总线桥接口，插接总线桥接件可快速连通相邻模块的总线，极大提升接线效率和电箱美观度。
　　每个电源&总线分接模块所连接的产品构成一个子系统，并提供有总线级联口（COM）与其它“电源&总线分接模块”连通总线，从而构成一个大系统（自带通讯中继功能，这点非常重要！）

　　电源总线分接模块配置说明：
（1）、科力屋A型电源总线分接模块具有防雷和过载提示功能，采用的是长寿命的交流变压器，建议方案配置（特别是电箱中模块的供电）尽可能都采用科力屋A型电源&总线分接模块。
（2）、对于系统中有集成DALI的智控面板，或电箱外手拉手的产品比较多，或后期补救供电不足，或对于第三方布线系统改装科力屋系统的项目，请采用B型电源&总线分接模块（外接开关电源供电，请一定选用优质可靠的开关电源），并请遵循尽量配置多个的原则（划分成多个子系统，在保证供电充足的情况下，每个子系统建议接入的智能产品数量为15-30个）。
（3）、对于B型电源&总线分接模块：请按照所需供电的产品的最大工作电流总和（注意：通过B型电源&总线分接模块COM1或COM2接入的产品总电流不能超过3A，通过COM3接入的产品总电流不能超过10A），计算需要购买的第三方开关电源的功率或电流，计算公式为：功率（瓦）=电压（24V）* 电流（A）。在供电充足的前提下，对于B型电源&总线分接模块，也请遵循尽量配置多个的原则（划分成多个子系统，在保证供电充足的情况下，每个子系统建议接入的智能产品数量为15-30个）。

　　2.1、安装接线

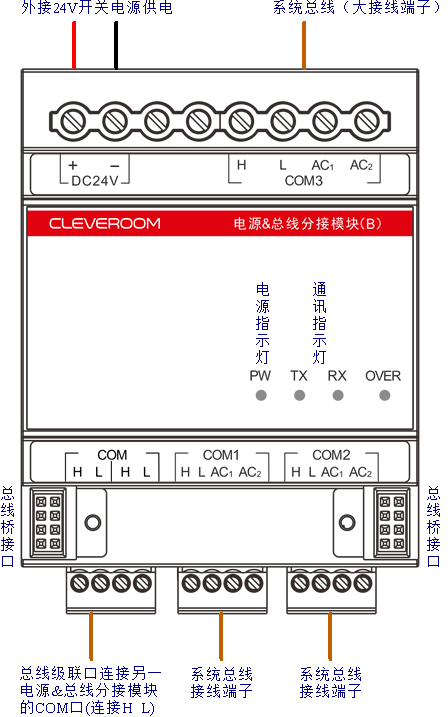

B型电源&总线分接模块接线示意图

（1）、指示灯功能简介：

• PW指示灯：指示灯常亮，表示外接电源正常。
• TX、RX指示灯：为CRMBUS总线通讯指示灯。当本电源&总线分接模块所驱动的设备向总线发送数据时，TX闪烁。当本电源&总线分接模块通过COM口接收到来自其它电源&总线分接模块系统的总线数据时，RX闪烁。

（2）、COM1-COM3口及总线桥接口功能简介：

　　COM1-COM3为系统总线接线端子（其中COM3采用大端子接线，方便总线分接扩展），每个接口的功能完全一致，便于电箱外产品接入总线，智能产品接入COM1-COM3的接线原则是将H、L、AC1、AC2分别对应连接即可，AC1、AC2无极性区分。每个电源&总线分接模块还提供两个总线桥接口，插接总线桥接件可快速连通相邻模块的总线，极大提升接线效率和电箱美观度。

（3）、COM口功能简介：

　　COM口为多个电源&总线分接模块之间的总线级联接口，当构建的智能系统只需要一个电源&总线分接模块时，COM口无需接线，当智能系统需要两个或两个以上的电源&总线分接模块时，电源与电源之间的连接必须通过COM来实现，即将两个电源的COM口H、L对应连接即可，AC1、AC2可以不接。

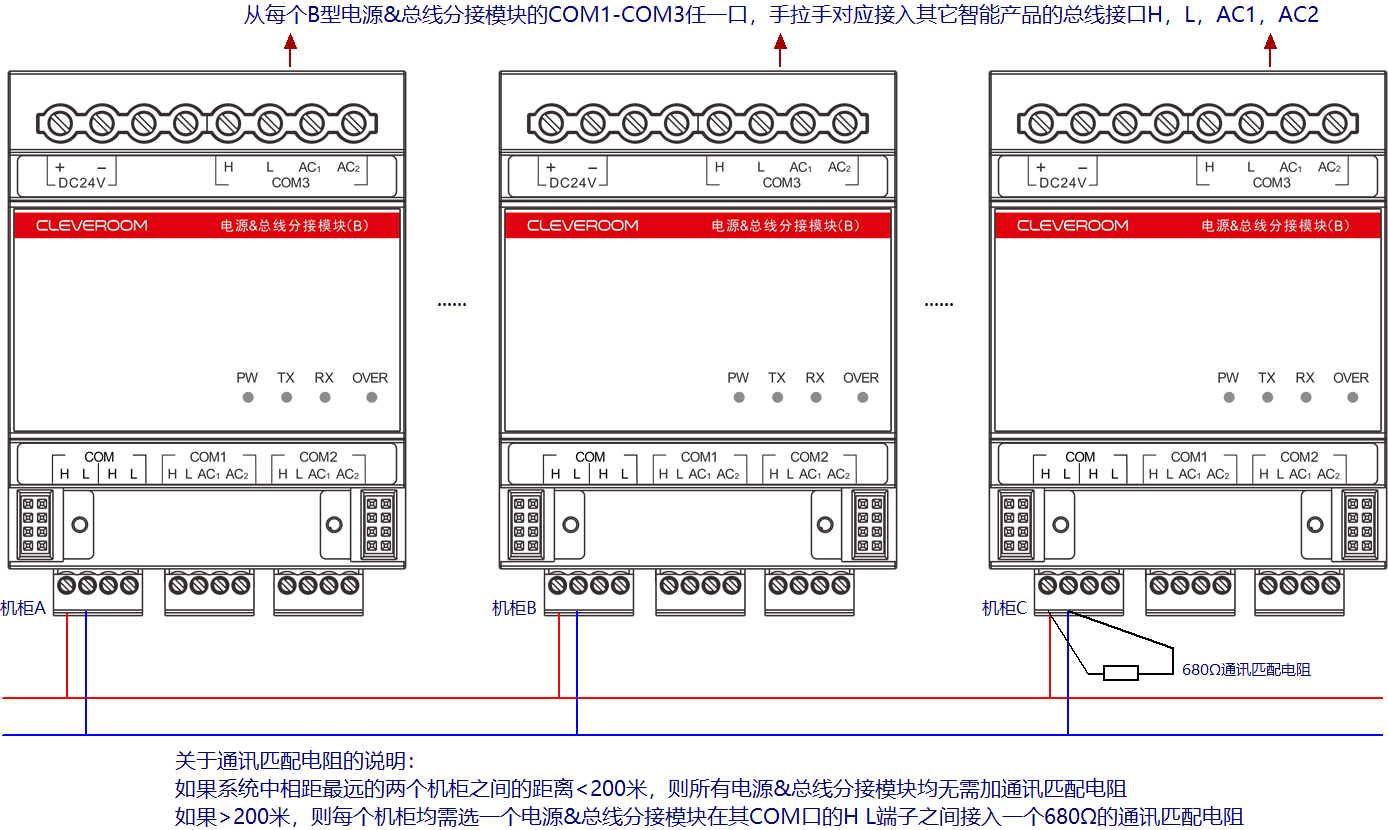

多个B型电源&总线分接模块组网接线示意图

返回
