二十六、中央空调适配器安装接线
科力屋的中央空调适配器通过协议对接的方式,控制8/16/64路任何品牌的MODBUS/485协议的中央空调。订货时请注明所要控制的中央空调品牌名称。另外,用户需自购原配MODBUS空调网关/IRACC空调网关/中弘空调网关(有极少数中央空调是通过空调面板实现对接,则无需购买空调网关)。
如此一来,中央空调的智能面板控制、定时控制、远程控制、联动节能控制等均可轻松实现。接线示意图如下:

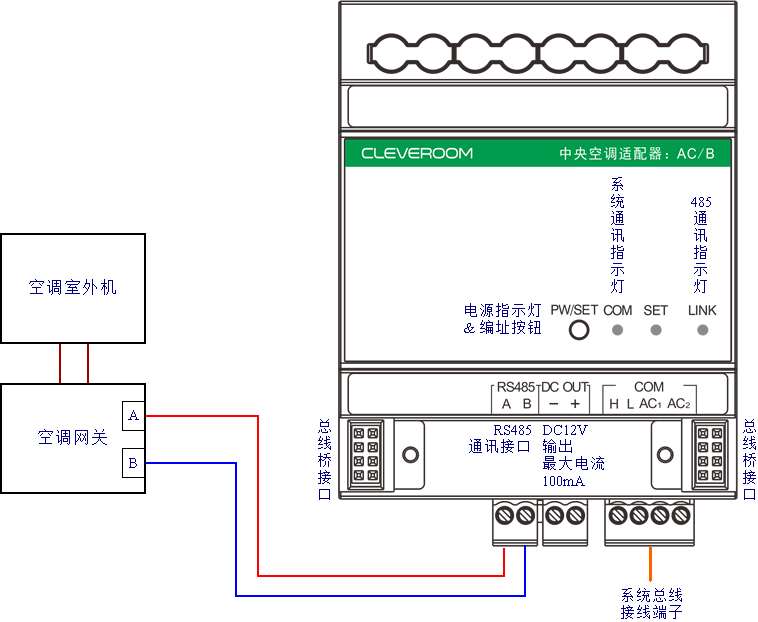

1、通过“原配网关/IRACC网关/中弘网关对接方式”接线示意图
图1、通过“原配网关/IRACC网关/中弘网关对接方式”接线示意图

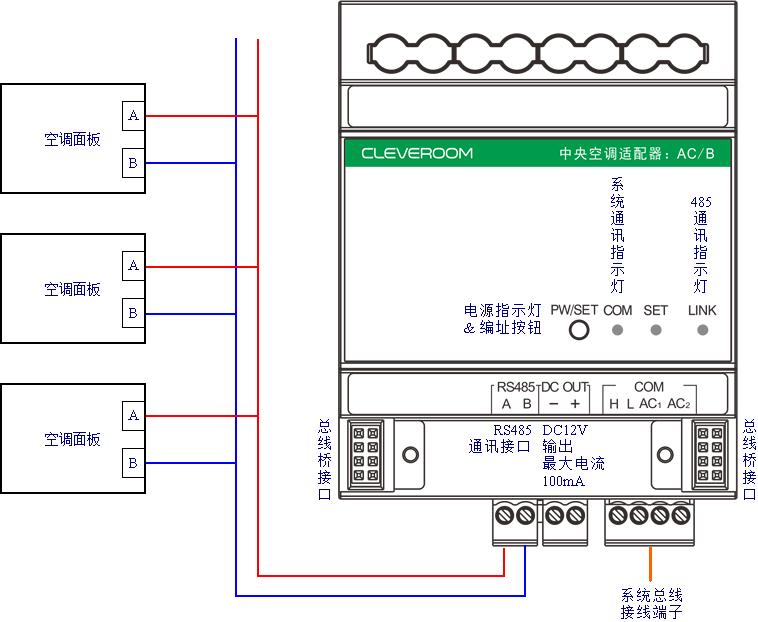

2、通过“空调面板对接方式”的接线示意图
图2、通过“空调面板对接方式”的接线示意图
3、技术参数
(1)产品型号:CRM-AC/B/8(8路);CRM-AC/B(16路);CRM-AC/B/64(64路)
(2)工作电源:AC12V-15V,或DC15V-24V
(3)工作电流:≤30mA
(4)CAN总线接口:提供一路总线接线端子,并提供两个总线桥接口,插接总线桥接件,可快速连通相邻模块的总线,极大提升接线效率和电箱美观度
(5)MODBUS/485通讯接口:1?
(6)控制路数:8路/16路/64路(控制8路/16路/64路任何品牌的MODBUS/485协议的中央空调。订货时请注明所要控制的中央空调品牌名称。另外,用户需自购原配MODBUS空调网关/IRACC空调网关/中弘空调网关<有极少数中央空调是通过空调面板实现对接,则无需购买空调网关>)。
(7)外观尺寸:73mm×100mm×70mm
(8)安装方式:卡轨式
