1、概述
（1）64路DALI数字调光信号输出，接第三方DALI调光驱动，可对64个LED灯具进行调光/调色温
（2）1×16A（阻性负载）继电器输出，实现DALI调光电源的智能通断电
（3）整合DALI灯光系统的设置功能，可以直接通过科力屋系统调试软件进行DALI灯光系统的完整调试（无需使用第三方DALI网关、DALI系统电源及调试软件）
特别说明：调光电源的W+和W-代表连接双色温灯具内暖光（Warm）灯珠的+和-，C+和C-代表连接冷光（Cold）灯珠的+和-，必须严格对应接线，不允许W+和C-配对以及C+和W-配对，否则会导致调光电源烧掉。对于三线制的双色温灯具，W+和C+可以并接灯具的共+线，W-和C-请按灯线标识对应接线，否则会造成色温调节相反。
DALI总线建议采用RVV2*1.5或RVV2*2.5的两芯屏蔽线（单独走管），不建议用网线作为DALI总线。
2、接线示意图

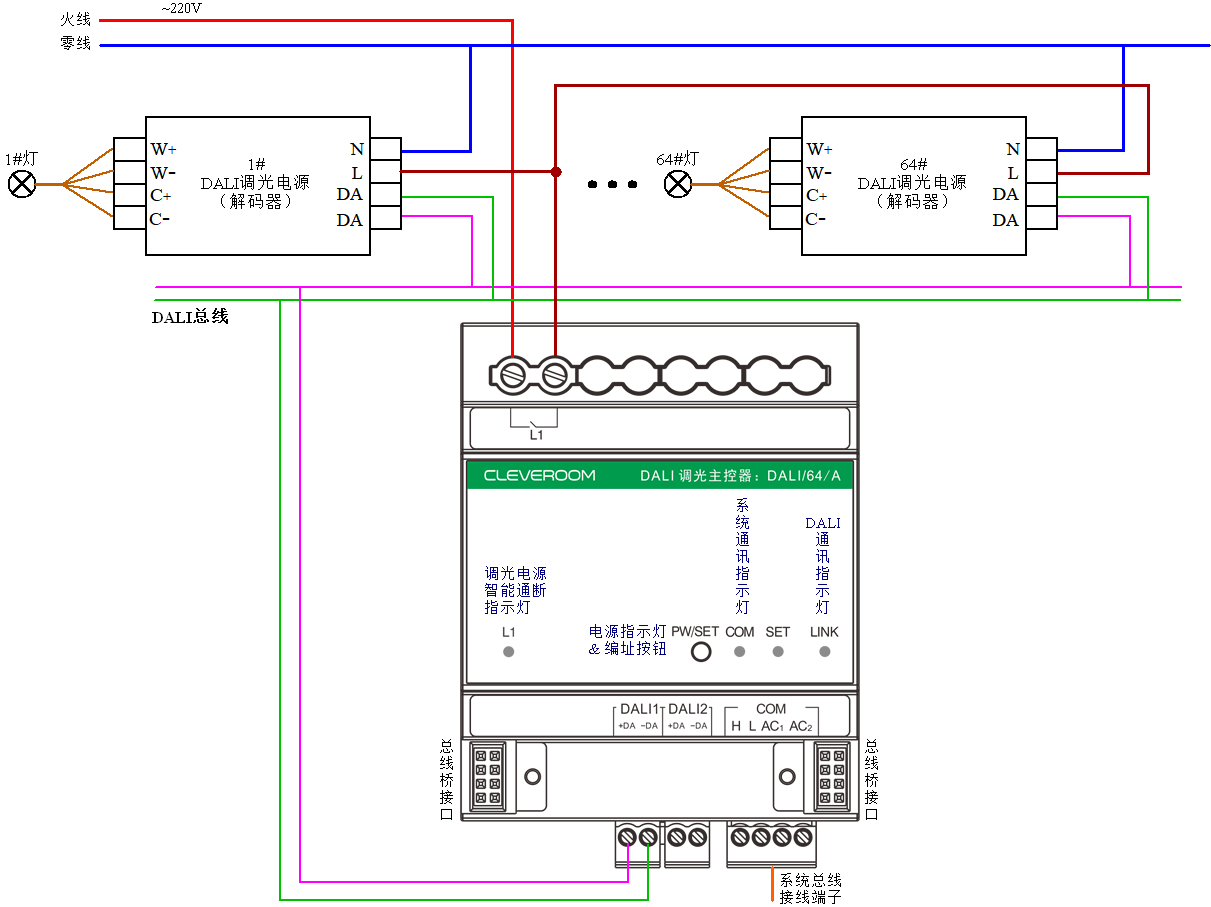

“CRM-DALI/64/A”型DALI调光主控器接线示意图
说明：DALI总线上所有调光电源（解码器）手拉手连接，每条DALI总线最多控制64个LED灯具。
3、技术参数
(1)产品型号：CRM-DALI/64/A
(2)调光路数：64路DALI数字调光信号输出，可对64个LED灯具进行调光/调色温，并提供64路编址名称（编址名称既可以是单个灯具，也可以是某个DALI组）
(3)调光档位亮度：通过软件可对各档亮度进行预置，杜绝低档闪烁现象
(4)工作电源：AC12V-15V，或DC15V-24V
(5)工作电流：25mA-250mA
(6)DALI端口电压：DC16V
(7)DALI端口电流：≤220mA
(8)CAN总线接口：提供一路总线接线端子，并提供两个总线桥接口，插接总线桥接件，可快速连通相邻模块的总线，极大提升接线效率和电箱美观度
(9)外观尺寸：73mm×100mm×70mm
(10)安装方式：卡轨式
(11)智能通断电：1×16A（阻性负载）继电器输出，实现DALI调光电源的智能通断电
(12)DALI调试：整合DALI灯光系统的设置功能，可以直接通过科力屋系统调试软件进行DALI灯光系统的完整调试（无需使用第三方DALI网关、DALI系统电源及调试软件）
