1、可控硅调光驱动器（CRM-QD/4K/A）控制白炽灯（可调光）时的接线

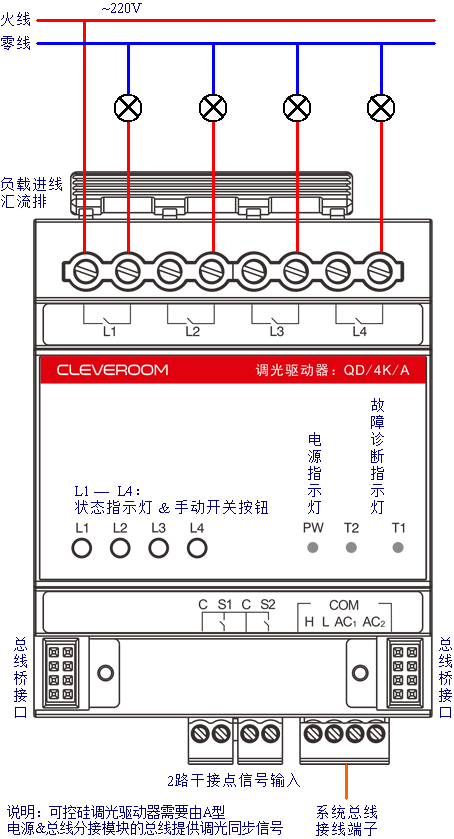

图1、可控硅调光驱动器（CRM-QD/4K/A）控制白炽灯（可调光）时的接线
2、可控硅调光驱动器（CRM-QD/4K/A）控制LED灯（可调光）时的接线

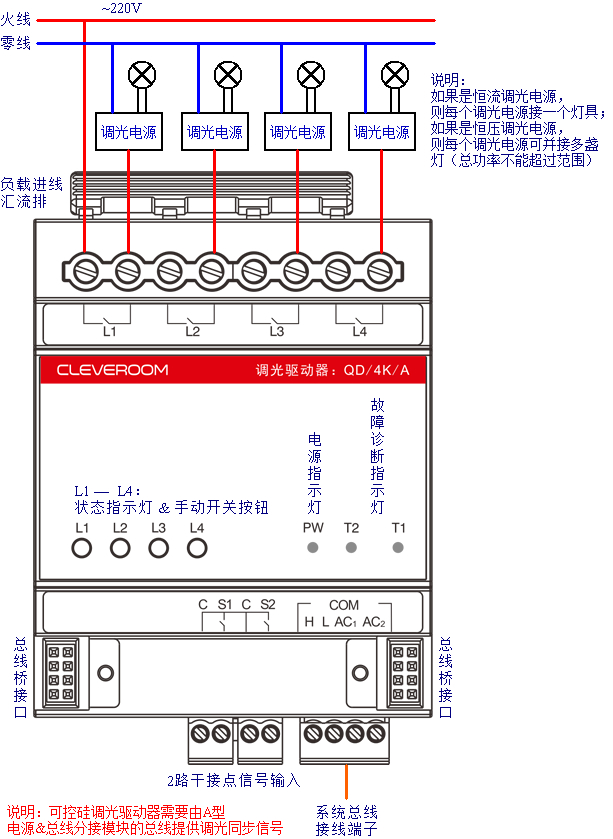

图2、可控硅调光驱动器（CRM-QD/4K/A）控制LED灯（可调光）时的接线
要点：
（1）、一个回路可以并接多个调光电源，累加功率不超过150W
（2）、恒流调光，单个恒流调光电源只能接一盏灯
（3）、恒压调光，单个恒压调光电源可以并接多盏灯，累加功率不能超过调光电源的额定功率
（4）、如果控制的是双色温灯具，那么L1、L2作为一组控制一个灯具暖光和白光，L3、L4作为一组控制一个灯具暖光和白光
（5）、同步信号必须和负载属于同一相序（即可控硅调光驱动器必须由科力屋A型电源&总线分接模块提供交流电源，且灯具的火线必须和该电源&总线分接模块的火线进线属于同一相）
3、技术参数
(1)产品型号：CRM-QD/4K/A
(2)调光路数：4路×1A可控硅调光信号输出，可对4路白炽灯、LED灯进行调光或对2路双色灯进行调光调色温（用户需自购与所用LED灯相匹配的可控硅调光电源）
(3)调光档位亮度：通过软件可对各档亮度进行预置，杜绝低档闪烁现象
(4)工作电源：AC12V-15V（注意：必须是交流电源，请使用科力屋A型电源&总线分接模块给可控硅调光驱动器提供交流工作电源。）
(5)工作电流：25mA-50mA
(6)负载进线标准汇流排：1
(7)CAN总线接口：提供一路总线接线端子，并提供两个总线桥接口，插接总线桥接件，可快速连通相邻模块的总线，极大提升接线效率和电箱美观度
(8)手动开关：4个
(9)保险管：4个×3A
(10)干接点输入：2路
(11)外观尺寸：73mm×100mm×70mm
(12)安装方式：卡轨式
