科力屋智能产品与系统总线的连接有两种方式：一种是直接端子接线的方式，另外一种是总线桥接器插接的方式。

　1、直接端子接线的总线连接方式

　　对于采用直接端子接线的总线连接方式，智能产品的总线接线端子（H、L、AC1、AC2）直接和电源&总线分接模块的系统总线输出端子（H、L、AC1、AC2）对应连接即可。

　　科力屋总线系统是在CANBUS总线系统硬件平台上开发出来的智能家居系统。科力屋总线通讯接线规范符合CANBUS总线系统的标准和规范。

　　科力屋总线采用4线接口，接口定义：从左到右（从接线端子方向看）布局为H、L、AC1、AC2 ，其中H、L是通讯数据线，AC1、AC2接口为电源线，不分正负，可接额定的交流电源或者直流电源。

• 科力屋CANBUS总线接口定义例图

　　　　
图1、A型和B型电源&总线分接模块总线接线端子例图（COM1-COM3）

• 科力屋总线接口接线规范及标准

（1） H、L通讯数据线接口采用双绞线（“橙，橙白”组双绞线）。
（2） AC1、AC2电源线符合系统正常供电的线缆。

• 采用标准宽带线的接线规范

　　科力屋总线系统采用标准的网络宽带线做为组网的线缆。规范的接线方式才能确保系统的稳定运行。4组8芯的宽带线的接线规范如下：
（1）H、L通讯数据线须采用“橙，橙白”组双绞线做为通讯线，其中橙色线为通讯H端，橙白双色线为通讯L端。
（2）AC1、AC2两个电源端分别采用“绿白，绿”组和“棕白，棕”双绞线做为电源电缆。宽带线剩余的“蓝白，蓝”组双绞线可预留备用，如果线路很长，也可将“蓝白，蓝”分别拆开，各并接到电源端AC1、AC2，以增强电源线缆的通过电流的能力，减少线缆电阻过大造产生压降损失，提高总线的供电能力。
（3）为了避免系统总线端子损坏，不能使用刀口宽度超过2.5mm的一字螺丝刀。每个端子应确保紧固。

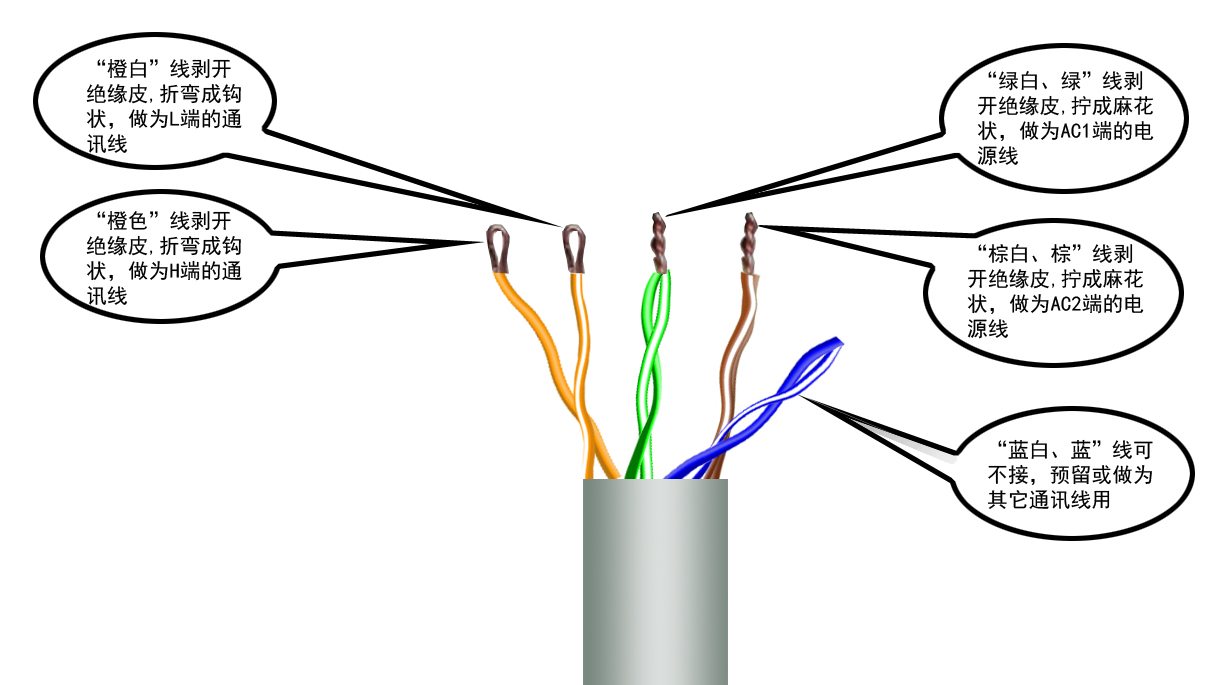

图2、系统总线接线规范示意图

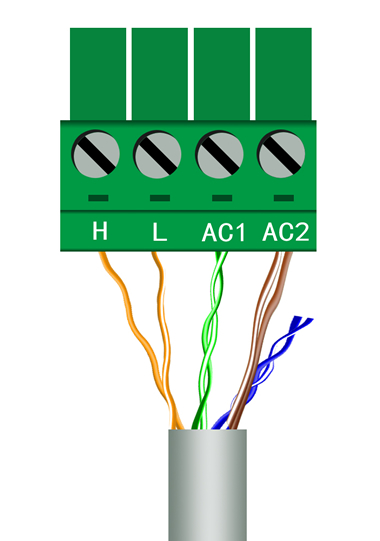

图3、完成接线后系统总线端子示意图
