1、概述
　　多功能触控面板出厂是不带驱动模块的，我们推荐灯具的驱动采用集中驱动器驱动的方式，实现面板操作和高压驱动的完全分离；另外，采用集中驱动器驱动的方式可以规范布线也便于日后的维护。

　　当然，通过搭配单路/双路/四路高压驱动模块（提示：把高压驱动模块插接到多功能触控面板的背面，二者就是一个整体了），多功能面板自身也可以驱动1-4路灯光或1-2路电动窗帘。

• 单路高压驱动模块：CRM-1L/K(可调型），驱动一路白炽灯，可调光；CRM-1L/J(不可调型），驱动一路灯光。
• 双路高压驱动模块：CRM-2L/K+J(第一路可调，第二路不可调），驱动两路灯光；CRM-2L/J+J（两路均不可调），驱动两路灯光，或驱动一路电动窗帘。
• 三路高压驱动模块：驱动三路灯光，不可调；或驱动一路电动窗帘及一路灯光。
• 四路高压驱动模块：驱动四路灯光，不可调；或驱动两路（双层）电动窗帘。

　　科力屋多功能面板采用标准86底盒安装，其安装拆卸方法跟普通开关类似。

　　多功能面板不带驱动模块时，只需COM1接入通讯总线即可；如果带驱动模块，根据不同的驱动模块型号，其接线方式略有差别。多功能面板后盖的布局如下图所示。

• 通讯总线接口:
  COM1为通讯总线接口（8P8C）
  COM2为通讯总线扩展接口（8P8C）或传感器接口（6P4C传感器接口）：二者只能有其一。
• 负载接线端子:
  L（火线进线）、L1（第1路驱动输出）、L2（第2路驱动输出）、L3（第3路驱动输出）、L4（第4路驱动输出）。

图1、多功能面板背面示意图（不带驱动模块）

图2、多功能面板背面示意图（带单路或双路驱动模块）

　
图3、多功能面板背面示意图（带三路或四路驱动模块）

　　 多功能面板参数：

• 型号：CRM-DGN；CRM-DGN/S(带传感器接口，可接入两路干接点信号）
• 面板规格：86mm ×90mm　 安装孔距：60.3mm 深度：25mm
• 带单路或双路高压驱动模块时的负载额定功率：
  高压驱动模块为可控硅驱动时（可调模块），负载额定功率为220W
  高压驱动模块为继电器驱动时（不可调模块），负载额定功率为1000W
• 带三路/四路高压驱动模块时的负载额定功率：每路均为继电器驱动，每路负载额定功率为500W。
• 负载电源：AC220V/50HZ
• 工作电流：工作电流：40-135mA(依是否启用节能模式、显示屏亮度、是否带驱动模块、所带驱动模块的型号、所驱动负载的开/关状态等的不同而不同）

返回

2、多功能面板（不带驱动模块）的接线
　　 不带驱动模块时，多功能面板只需COM1接入通讯总线即可。当相邻安装有其它智能产品时，可以通过总线扩展接口COM2连接到相邻智能产品的COM1接口。若选购的多功能面板规格指明COM2为传感器接口的（即6P4C接口），则不能作为通讯总线扩展接口使用。

图4、 多功能面板（不带驱动模块)背面接线图

3、多功能面板（带单路/双路/四路驱动模块）控制灯光/风扇或控制电控锁时的接线
　　L接入火线，单路驱动模块只有一路（L1）输出，双路驱动模块有两路（L1、L2）输出，三路驱动模块有三路（L1、L2、L3）输出，四路驱动模块有四路（L1、L2、L3、L4）输出 。要求通讯总线水晶头接入COM1，当相邻安装有其它智能产品时，可以通过总线扩展接口COM2连接到相邻智能产品的COM1接口。若选购的多功能面板规格指明COM2为传感器接口的（即6P4C接口），则不能作为通讯总线扩展接口使用。

图5、多功能面板（带单路驱动模块)接线示意图

图6、多功能面板（带双路驱动模块)接线示意图

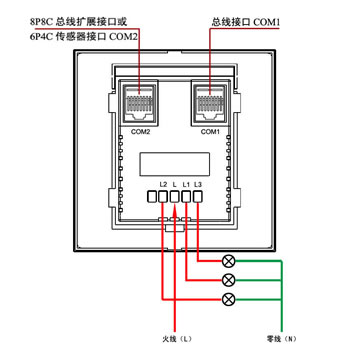

图7、多功能面板（带三路驱动模块)接线示意图

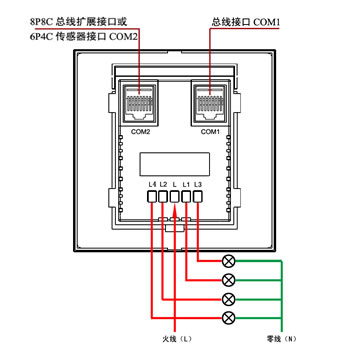

图8、多功能面板（带四路驱动模块)接线示意图

　　提示：当带驱动模块的多功能面板用于控制灯光／风扇设备时，除了按以上图示正确接线，还要通过管理软件的【多功能面板及驱动模块编址】界面选择驱动对象为“灯光设备”；另外，如果控制的是电控锁，则选择驱动对象为“电控锁”，并设置电动锁的动作保持时间（提示：用于电控锁的控制时，L端为电控锁的12V直流电源电压输入的 + 端。一般电控锁只需要一个脉冲的电压驱动即可开锁，不允许长时间通电，否则会烧掉电控锁，因此动作保持时间必须调整为能够开锁的时间。时间单位为秒，一般设置为3秒。）

4、多功能面板控制超大功率设备时的接线

　　当控制对象为大于1000W而小于2000W的大功率设备时，可选用智能插座控制（请参考“智能插座安装接线”介绍）；当控制对象为大于2000W的超大功率设备时，也可选用带继电器驱动模块的多功能面板驱动一个中间交流接触器，再由交流接触器转接驱动超大功率设备。接线示意图如下：

图9、多功能面板控制超大功率设备接线示意图

返回

5、多功能面板用于控制电动窗帘（或电动卷闸门/电动卷帘）的安装接线

• 多功能面板(带双路驱动模块）控制单个电动窗帘的安装接线

　　 双路驱动模块可以驱动220V交流电机，用于电动窗帘/电动卷闸门/电动卷帘的控制。L输入电压为电动窗帘或电动卷闸门（卷帘）的交流电源输入端（火线），L1、L2分别为电动窗帘或电动卷闸门（卷帘）的左右或上下开闭输出控制端，若电机转向相反，则将L1、L2接线端对调即可；电机的公共端(N)接零线；另外，COM1接入通讯总线。

图10、 多功能面板(带双路驱动模块）控制单个电动窗帘的安装接线

　　提示：当带驱动模块的多功能面板用于控制单个电动窗帘时，除了按上图正确接线，还要通过管理软件的【多功能面板及驱动模块编址】界面选择L1、L2驱动对象为“电动窗帘”。

返回

• 多功能面板(带四路驱动模块）控制两个电动窗帘的安装接线

　　四路驱动模块可以驱动两个220V交流电机，可以控制两个电动窗帘，适合双层窗帘的控制。L输入电压为电动窗帘或电动卷闸门（卷帘）的交流电源输入端（火线），L1、L2分别为第一路电动窗帘的左右或上下开闭输出控制端，若电机转向相反，则将L1、L2接线端对调即可；L3、L4分别为第二路电动窗帘的左右或上下开闭输出控制端，若电机转向相反，则将L3、L4接线端对调即可；电机的公共端(N)接零线；另外，COM1接入通讯总线。

图11、多功能面板(带四路驱动模块）控制两个电动窗帘的安装接线

　　提示：当带驱动模块的多功能面板用于控制两个电动窗帘时，除了按上图正确接线，还要通过管理软件的【多功能面板及驱动模块编址】界面选择L1、L2、L3、L4驱动对象为“电动窗帘”。

返回

6、带传感器接口的多功能面板接入普通开关面板干接点信号

　　多功能面板的背面有两个接口，一个是COM1（总线接口），另一个是COM2（8P8C总线扩展接口或6P4C传感器接口）。多功能面板的COM2如果为传感器接口，则可以接入两路第三方的干接点信号（干接点信号可以来自任何第三方传感器的动作，或普通开关面板按键的动作），第1路干接点接入6P4C传感器接口水晶头的3号线，第2路干接点接入6P4C传感器接口水晶头的4号线。所接入的干接点起什么作用，完全取决于干接点事件的具体设置。

　　多功能面板的传感器接口，通过干接点事件设置功能，不仅可以纳入第三方的传感器（传感器的接线请参考传感器安装接线），而且可以纳入传统的普通开关面板，让普通开关面板在科力屋的系统中发挥智能控制面板的作用，显著降低工程造价，让系统的性价比得到倍增！

　　比如主卧室的进门处安装有一个带传感器接口的多功能面板，该多功能面板可以控制主卧的所有灯光、家电、背景音乐、电动窗帘以及灯全开全关、睡眠、起夜、早起、阅读、浪漫等情景，如果在床头再装一个多功能面板，也可以实现同样的功能，但为了节省费用，床头不装多功能面板或智能开关，而只装一个传统的普通双键开关面板，该普通开关面板接入门口多功能面板的传感器接口，通过管理软件【多功能面板界面及参数设置】窗体中的干接点事件设置，就可以任意定义该普通双键开关面板的两个按键的控制对象，比如其中一个按键设置为控制主卧室壁灯的开关，另一个按键设置为实现主卧室或全宅灯光的全关功能。

　　以下是普通单键开关面板和普通双键开关面板与多功能面板的传感器接口水晶头（6P4C）的接线示意图：

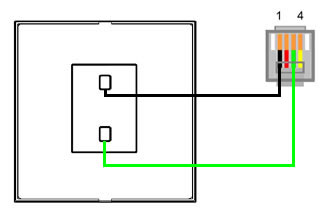

图12、普通单键开关面板（背面）和与多功能面板的传感器接口水晶头（6P4C）接线示意图

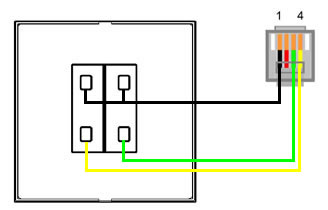

图13、普通双键开关面板（背面）和与多功能面板的传感器接口水晶头（6P4C）接线示意图
