水晶头引脚定义如下：

• 引脚1—— 电源–
• 引脚2—— 电源+12V
• 引脚3—— 对于多功能面板的传感器接口，该端可以接任何类型的传感器或干接点信号；而对于智能开关的传感器接口，该端接人体移动传感器或门窗（即幕帘、门磁）传感器、或其它非安防传感器。
• 引脚4—— 对于多功能面板的传感器接口，该端可以接任何类型的传感器或干接点信号；而对于智能开关的传感器接口，该端接燃气传感器或烟气传感器、或其它非安防传感器。

　　提示1：对智能开关外接的第三方传感器，不管接的是常开触点还是常闭触点，如果发现动作相反，无需再改动线路，通过管理软件设置之后就可以纠正过来。
　　提示2：对于多功能面板的传感器接口，通过干接点事件设置功能，不仅可以纳入第三方的传感器，而且可以纳入传统的普通开关面板，让普通开关面板在科力屋的系统中发挥智能控制面板的作用，显著降低工程造价，让系统的性价比得到倍增！具体介绍请参见多功能面板接入普通开关面板干接点信号

返回

2、燃气/烟气传感器接线

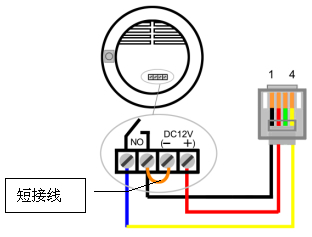

　　燃气/烟气传感器可安装在厨房等易发生燃气泄漏或火灾的地方，以便可靠地检测。接线示意图如下（NO为常开接点，短接线需用户自己短接）：

图2、由科力屋系统供电的燃气/烟气传感器接线示意图

　　注：请查阅该传感器的说明书，如果传感器的工作电流大于60mA，则需要外接工作电源或购买自带电源的传感器。接线示意图如下（NO为常开接点）：

图3、需外接工作电源的燃气/烟气传感器接线示意图

返回

3、门磁传感器接线
　　门磁传感器适合安装于门窗上，用于探测门窗是否关好。接线示意图如下（NC为常闭接点）：

图4、门磁传感器接线示意图

返回

4、幕帘传感器接线

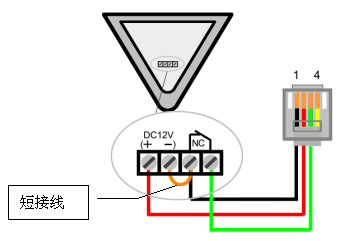

　　幕帘传感器适合门、窗及阳台保护之红外探头，用于防盗监控。接线示意图如下（NC为常闭接点，短接线需用户自己短接）：

图5、幕帘传感器接线示意图

　　注：请查阅该传感器的说明书，如果传感器的工作电流大于60mA，则需要外接工作电源或购买自带电源的传感器。

返回

5、人体移动传感器接线

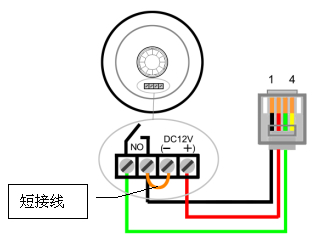

　　如果用户选用第三方的人体移动传感器用于防盗监控，则要求接线示意图如下（NO为常开接点，短接线需用户自己短接）：

图6、第三方人体移动传感器接线示意图

　　注：请查阅该传感器的说明书，如果传感器的工作电流大于60mA，则需要外接工作电源或购买自带电源的传感器。

返回

6、其它传感器接线
　　用户还可以把第三方厂家生产的其它传感器（如温度、湿度、压力、流量、液位、亮度、响度、电压、电流、门铃传感器等）的触发信号接入多功能面板、智能开关或传感器接口模块的传感器接口，但需要在电脑管理软件的【多功能面板界面及参数设置】、【智能开关、插座参数设置】、或【传感器接口模块设置】界面设定接入传感器的对应类型。用户可以设定其它传感器的信号作为逻辑模块的事件触发信号源，从而引发所设定的事件动作，达到自动控制的目的。如温度传感器发出温度过高信号时，通过逻辑模块设定自动打开哪个房间的空调，反之也可以设定温度传感器发出温度过低信号时自动关闭空调。

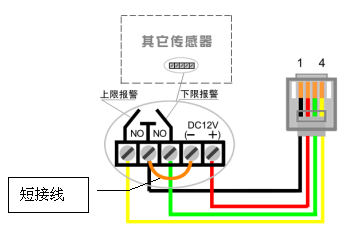

　　接线示意图如下（NO为常开接点，水晶头的“3”号线接入下限报警信号，水晶头的“4”号线接入上限报警信号；如没有高低报警判断时，该报警信号接入水晶头的“3”号线即可。短接线需用户自己短接）：

图7、由科力屋系统供电的其它传感器接线示意图

　　注：请查阅该传感器的说明书，如果传感器的工作电流大于60mA，则需要外接工作电源或购买自带电源的传感器。接线示意图如下：

图8、需外接工作电源的其它传感器接线示意图
