二十二、传感器接口模块安装接线

　　科力屋智能家居系统允许纳入市场上第三方的传感器以实现系统的报警探测，传感器所探测信号的变化可以引发系统的任何自定义动作（比如传感器的信号可以作为日程管理器事件的触发条件，也可以作为电话远程控制器语音报警条目的触发条件和短信控制器短信报警条目的触发条件，等等）。第三方传感器既可以通过多功能面板或智能开关的传感器接口就近接入科力屋系统，也可以通过集中布线的方式通过传感器接口模块接入科力屋系统。

　　传感器接口模块提供8路接口，可以外接8路传感器信号，每一路均可独立编址（编址信息包括：安装地址以及传感器类型。注：接口必须编址方可正常使用；对未使用的接口，请清除该路接口的编址），并可以根据实际的触点进行“常开”/“常闭”的选择。系统中可以安装多个传感器接口模块，管理软件会自动识别。

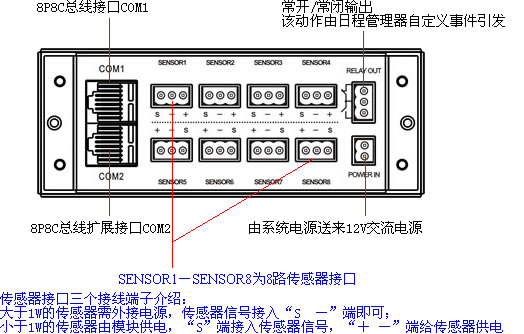

传感器接口模块背面接线示意图

　　说明：如果有多个小于1W的传感器都由模块供电，为确保模块供电充足，请在“POWER IN”端接入由系统电源送来的12V交流电源。

　　技术规格
　（1）型号：CRM-CGQ/M（安装于弱电箱内，占用1U模块位）
　（2）工作电源：AC12V
　（3）系统通讯速率：10Kbps
