根据规格的不同，多功能探测转发器可以集成环境温度、湿度、亮度探测、家电红外遥控信号接收和转发、干接点输入等功能。多功能探测转发器一般采用吸顶式安装，也可以采用壁挂式安装。

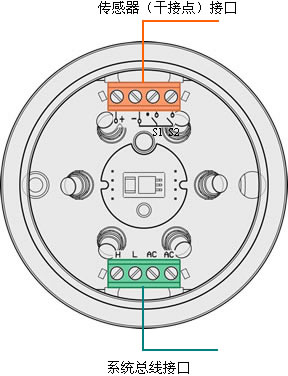

多功能探测转发器接线示意图

返回

• 传感器（干接点）接口

　　多功能探测转发器提供两路干接点信号输入接口，可以接入两路第三方的干接点信号（干接点信号可以来自任何第三方传感器的动作，或普通开关面板按键的动作）。所接入的干接点起什么作用，完全取决于干接点事件的具体设置。具体接线请参考“系统传感器(干接点)接口定义及连接方法”。

• 系统总线接口

　 多功能探测转发器需要通过总线接口端子连接系统总线，具体接线请参考“系统总线接口定义及连接方法”。

2、 技术规格

(1)型号：CRM-TCZFQ/D（家电红外接收转发；两路干接点接口）、CRM-TCZFQ/A（温度、湿度、亮度探测；家电红外接收转发；两路干接点接口）
(2)工作电源：AC12V-15V，或DC15V-24V
(3)工作电流：≤50mA
(4)CAN总线接口：1
(5)红外控制：当前房间7台家电遥控器信号学习转发
(6)干接点输入：2路
(7)温度探测范围（针对“CRM-TCZFQ/A”型）：-25℃ - 60℃
(8)湿度探测范围（针对“CRM-TCZFQ/A”型）：0% - 99%RH
(9)亮度探测范围（针对“CRM-TCZFQ/A”型）：0 - 765LUX
(10)红外转发角度：小于180度
(11)红外转发遥控距离：不小于10米
(12)外观尺寸：φ79.6mm×29.26mm
(13)安装方式：吸顶式或壁挂式
