1、概述
　　科力屋智控面板采用标准86底盒安装。

　　智控面板基础型号，只需COM接入通讯总线即可；如果是高阶型号，根据所集成功能的不同，其接线方式各有不同。

2、智控面板基础型号接线示意图

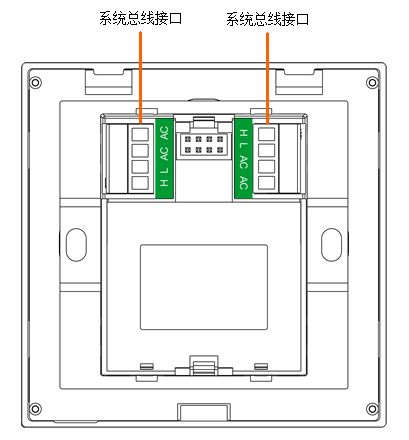

　　 智控面板由COM1或COM2总线接口接入通讯总线即可，具体接线请参考“系统总线接口定义及连接方法”

图1、 智控面板基础型号接线示意图

3、“集成4路继电器的智控面板”控制灯光/风扇或控制电控锁的接线示意图

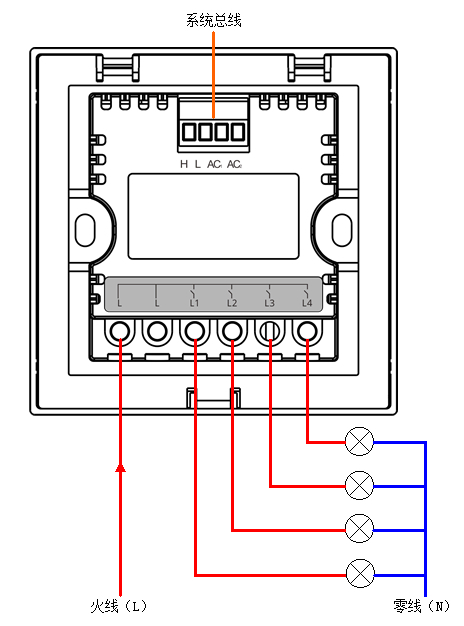

图2、“集成4路继电器的智控面板”控制灯光/风扇或控制电控锁的接线示意图

　　提示：当带驱动模块的智控面板用于控制灯光／风扇设备时，除了按以上图示正确接线，还要通过管理软件的【智控面板及驱动模块编址】界面选择驱动对象为“灯光设备”；另外，如果控制的是电控锁，则选择驱动对象为“电控锁”，并设置电动锁的动作保持时间（提示：用于电控锁的控制时，L端为电控锁的12V直流电源电压输入的 + 端。一般电控锁只需要一个脉冲的电压驱动即可开锁，不允许长时间通电，否则会烧掉电控锁，因此动作保持时间必须调整为能够开锁的时间。时间单位为秒，一般设置为3秒。）

4、“集成4路继电器的智控面板”外接浪涌电流抑制器驱动电子灯具（如：节能灯、日光灯、LED灯等）时的接线（某路接入20盏以内LED灯具的情况）

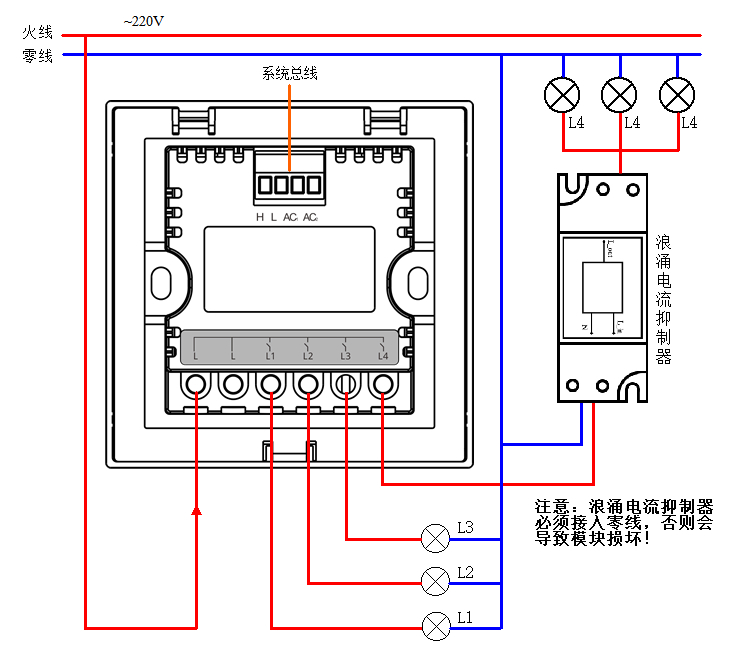

图3、“集成4路继电器的智控面板”外接浪涌电流抑制器驱动电子灯具（如：节能灯、日光灯、LED灯等）时的接线（某路接入20盏以内LED灯具的情况）

说明：通过智控面板集成的4路继电器驱动电子灯具，如果某路所接的灯具超过1盏，建议该路外接浪涌电流抑制器，以便更好的保护内部的继电器，同时也可以使每路继电器驱动更多盏数的灯具（建议每路控制在20盏以内，总的工作电流不能超过1A）。

5、“集成4路继电器的智控面板”转接交流接触器控制超大电流设备（或某路所接LED灯超过20盏）的接线

　　当控制对象为大于所规定的额定电流的设备时，也可用高压驱动模块驱动一个中间交流接触器，再由交流接触器转接驱动超大电流设备。接线示意图如下：

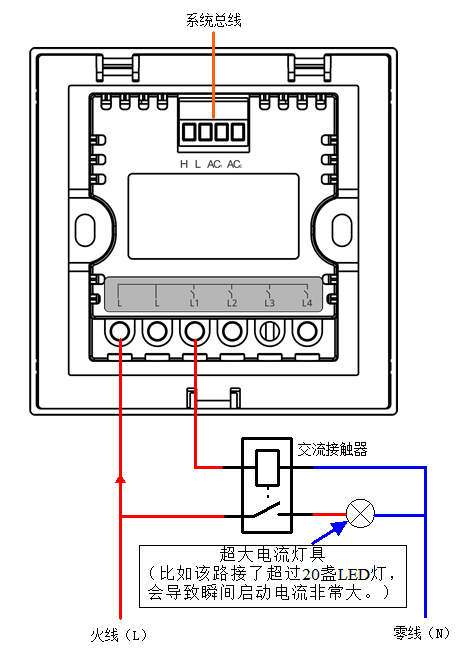

图4、“集成4路继电器的智控面板”转接交流接触器控制超大电流设备（或某路所接LED灯超过20盏）接线示意图

第三方交流接触器采购参考：正泰家用小型交流接触器NCH8-20/20/11 24V220/230V

返回

6、“集成4路继电器的智控面板”用于控制电动窗帘（或电动卷闸门/电动卷帘）的接线示意图

　　四路继电器可以驱动两个220V交流电机，可以控制两个电动窗帘，适合双层窗帘的控制。L输入电压为电动窗帘或电动卷闸门（卷帘）的交流电源输入端（火线），L1、L2分别为第一路电动窗帘的左右或上下开闭输出控制端，若电机转向相反，则将L1、L2接线端对调即可；L3、L4分别为第二路电动窗帘的左右或上下开闭输出控制端，若电机转向相反，则将L3、L4接线端对调即可；电机的公共端(N)接零线；另外，COM接入通讯总线。

图5、“集成4路继电器的智控面板”控制两个电动窗帘的接线示意图

　　提示：当带驱动模块的智控面板用于控制两个电动窗帘时，除了按上图正确接线，还要通过管理软件的【智控面板及驱动模块编址】界面选择L1、L2、L3、L4驱动对象为“电动窗帘”；另外，还要根据窗帘的实际动作情况设置好“窗帘动作保持时间或行程时间”。

返回

7、“集成DALI调光主控器的智控面板”接线示意图

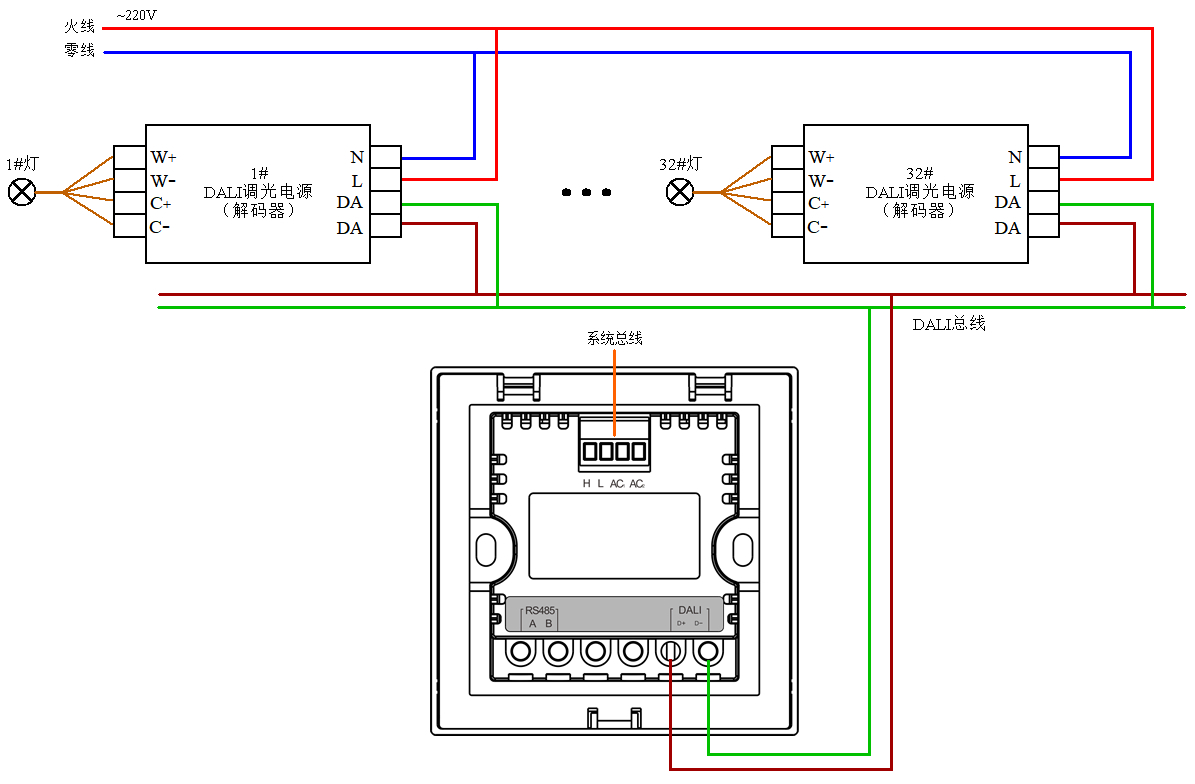

图6、“集成DALI调光主控器的智控面板”接线示意图

科力屋智控面板有“集成DALI调光主控器”的型号，方便实现面板所在房间及邻近区域总计32个DALI灯具的调光调色温控制，且通过科力屋系统调试软件就可以直观实现DALI系统的参数/组/场景设置，无需第三方DALI系统电源、DALI网关及第三方DALI调试软件。

说明：科力屋智控面板集成的DALI调光主控器，提供16个编址名称（编址可以对应某个灯具，或对应某个DALI分组），最多控制32个DALI调光电源。DALI总线上所有DALI调光电源手拉手连接，一条总线最多控制32个LED灯具(即32个DALI调光电源）。

特别说明：调光电源的W+和W-代表连接双色温灯具内暖光（Warm）灯珠的+和-，C+和C-代表连接冷光（Cold）灯珠的+和-，必须严格对应接线，不允许W+和C-配对以及C+和W-配对，否则会导致调光电源烧掉。对于三线制的双色温灯具，W+和C+可以并接灯具的共+线，W-和C-请按灯线标识对应接线，否则会造成色温调节相反。

• 注1、建议用科力屋B型电源&总线分接模块给集成DALI调光主控器的智控面板供电。
• 注2、DALI总线建议用RVV2*1.5或RVV2*2.5的两芯屏蔽线（单独走管），不建议用网线作为DALI总线。
• 注3、科力屋智控面板集成的DALI调光主控器内置DLAI系统电源，直接通过科力屋系统调试软件进行DALI灯光系统的完整调试，无需使用第三方DALI系统电源、DALI网关及DALI调试软件。

8、“集成4路485协议对接的智控面板”协议控制第三方485设备接线示意图

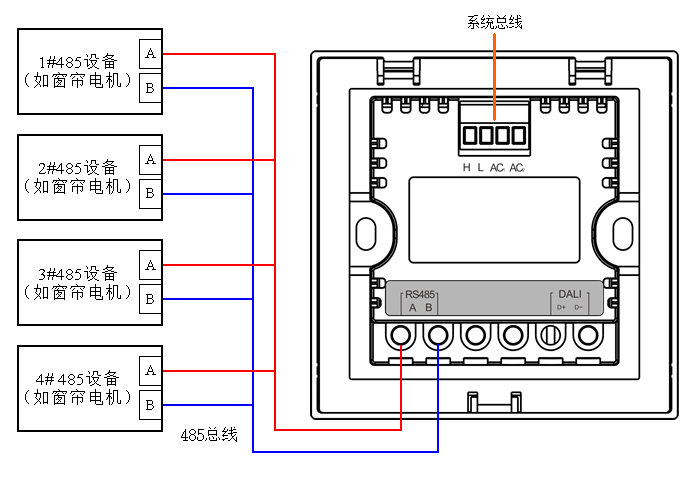

图7、“集成4路485协议对接的智控面板”协议控制第三方485设备接线示意图

科力屋智控面板有集成“4路485协议对接”的型号，可以协议控制4台第三方485设备，方便从智控面板就近布线控制当前房间或相邻房间的总计4台485设备（比如电动窗帘）。

说明（科力屋智控面板集成485协议，指的就是集成有4路的多功能协议适配器）：

• 多功能协议适配器控制第三方485设备没有品牌要求，只需对方提供485协议即可。
• 接入同一个多功能协议适配器的所有485设备，其485通讯属性（如波特率、校验模式等）必须完全相同。

返回

9、“集成水空调+水地暖驱动温控的大屏智控面板”接线示意图

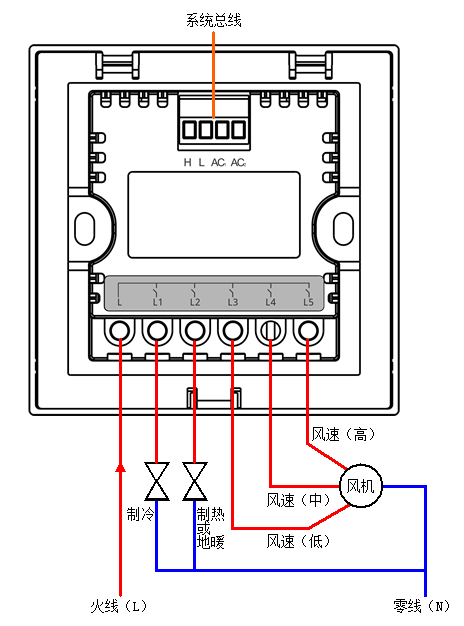

图11、“集成水空调+水地暖驱动温控的大屏智控面板”接线示意图

科力屋大屏智控面板（超级智控面板/语音超级智控面板/纯屏智控面板/语音纯屏智控面板）有集成水空调+水地暖二合一驱动温控的型号，方便实现当前房间水机空调+水地暖的驱动温控。

说明：
（1）、如果是单纯水机空调的控制，则L2接线为制热
（2）、如果是二合一水空调+水地暖的控制，则L2接线为地暖（L2需要编址并选择驱动对象类型为“地暖”）注：该地暖针对的是水机空调集成的地暖
（3）、超级智控面板/语音超级智控面板/纯屏智控面板/语音纯屏智控面板均内置温湿度探测功能，为空调地暖的温控提供了参照

返回

10、“三合一温控面板”接线示意图

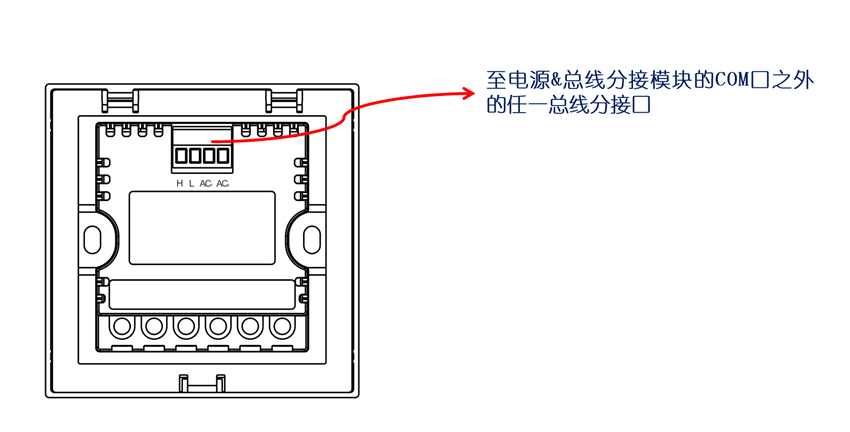

图12、“三合一温控面板”接线示意图

三合一温控面板控制已接入系统的中央空调、地暖、新风各一路设备，内置温度探测功能，旋钮调温/调档，设备信息屏幕显示，当前所操作的空调/地暖/新风的开关状态通过旋钮底部周边的光环指示。

11、技术参数

11.1、超级智控面板
(1)型号：
CRM-LCD/4S(纯面板)
CRM-LCD/4S/4J(集成4路继电器)
CRM-LCD/4S/WK(集成水空调+水地暖温控)
CRM-LCD/4S/485(集成4路485协议)
CRM-LCD/4S/DALI(集成DALI调光)
(2)工作电源：AC12V-15V，或DC15V-24V(对于集成DALI的智控面板为：AC13V-15V，或DC18V-24V)
(3)工作电流：
CRM-LCD/4S：60mA
CRM-LCD/4S/4J：65-120mA
CRM-LCD/4S/WK：65-80mA
CRM-LCD/4S/485：70mA
CRM-LCD/4S/DALI：70-220mA
(4)CAN总线接口：1
(5)机械按键：10个
(6)机械按键文字图标：自由定制，按键文字图标镂空雕刻，不同颜色透光显示按键状态
(7)触控屏：16.7M彩色，720*720分辨率，4英寸IPS电容式触控屏
(8)屏幕主控界面：4页（每页面最多16个控制对象）
(9)屏幕翻页操作：滑屏翻页或通过面板中间机械竖条按键翻页
(10)屏幕二级界面：操作机械按键上的【调光/窗帘/音乐/空调/地暖/新风/安防/环境等】对象，屏幕自动出现对应的专用界面，一触即达，无需来回翻页，极大简化操作步骤，老少皆宜，业界首创
(11)屏幕界面文字和图标：通过软件自定义
(12)机械按键及屏幕触控对象：系统中的任何设备或情景
(13)屏幕亮度：每天三个自定义时段自动调节明暗(卧室面板可设置睡眠后自动关闭屏幕及按键背光)
(14)屏幕休眠：显示系统时间和当前房间温度或其它自定义参数
(15)屏幕感应：屏幕休眠后，人体靠近自动唤醒
(16)外观尺寸：172mm×86mm×33.5mm
(17)安装底盒：单86或双86底盒
(18)固定螺丝孔距：60.3mm(底盒深≥50mm)
(19)温度探测范围：-25℃ - 60℃
(20)湿度探测范围：0% - 99%RH
(21)内置光照度探测功能
(22)驱动输出(针对集成4路继电器的型号）：4×5A（阻性负载）继电器输出

返回

11.2、语音超级智控面板

(1)型号：
CRM-VLCD/4S(纯面板)
CRM-VLCD/4S/4J(集成4路继电器)
(2)工作电源：AC12V-15V，或DC15V-24V(对于集成DALI的智控面板为：AC13V-15V，或DC18V-24V)
(3)工作电流：
CRM-VLCD/4S：80-120mA
CRM-VLCD/4S/4J：80-170mA
(4)CAN总线接口：1
(5)语音控制：离线型语音控制，不依赖云端，确保用户隐私
(6)机械按键：6个
(7)机械按键文字图标：自由定制，按键文字图标镂空雕刻，不同颜色透光显示按键状态
(8)触控屏：16.7M彩色，720*720分辨率，4英寸IPS电容式触控屏
(9)屏幕主控界面：4页（每页面最多16个控制对象）
(10)屏幕翻页操作：滑屏翻页或通过面板中间机械竖条按键翻页
(11)屏幕二级界面：操作机械按键上的【调光/窗帘/音乐/空调/地暖/新风/安防/环境等】对象，屏幕自动出现对应的专用界面，一触即达，无需来回翻页，极大简化操作步骤，老少皆宜，业界首创
(12)屏幕界面文字和图标：通过软件自定义
(13)机械按键及屏幕触控对象：系统中的任何设备或情景
(14)屏幕亮度：每天三个自定义时段自动调节明暗(卧室面板可设置睡眠后自动关闭屏幕及按键背光)
(15)屏幕休眠：显示系统时间和当前房间温度或其它自定义参数
(16)屏幕感应：屏幕休眠后，人体靠近自动唤醒
(17)外观尺寸：172mm×86mm×33.5mm
(18)安装底盒：单86或双86底盒
(19)固定螺丝孔距：60.3mm(底盒深≥50mm)
(20)温度探测范围：-25℃ - 60℃
(21)湿度探测范围：0% - 99%RH
(22)内置光照度探测功能
(23)驱动输出(针对集成4路继电器的型号）：4×5A（阻性负载）继电器输出

返回

11.3、纯屏智控面板

(1)型号：
CRM-LCD/4(纯面板)
CRM-LCD/4/4J(集成4路继电器)
CRM-LCD/4/WK(集成水空调+水地暖温控)
CRM-LCD/4/485(集成4路485协议)
CRM-LCD/4/DALI(集成DALI调光)
(2)工作电源：AC12V-15V，或DC15V-24V(对于集成DALI的智控面板为：AC13V-15V，或DC18V-24V)
(3)工作电流：
CRM-LCD/4：55mA
CRM-LCD/4/4J：55-100mA
CRM-LCD/4/WK：55-80mA
CRM-LCD/4/485：65mA
CRM-LCD/4/DALI：65-220mA
(4)CAN总线接口：1
(5)触控屏：16.7M彩色，720*720分辨率，4英寸IPS电容式触控屏
(6)屏幕主控界面：4页（每页面最多16个控制对象）
(7)屏幕翻页操作：滑屏翻页
(8)屏幕二级界面：操作主控界面上的【调光/窗帘/音乐/空调/新风/地暖/安防等对象】，屏幕自动出现对应的专用界面进行触控操作
(9)屏幕界面文字和图标：通过软件自定义
(10)屏幕控制对象：系统中的任何设备、情景，或安防操作、环境监测
(11)屏幕亮度：每天三个自定义时段自动调节明暗(卧室面板可设置睡眠后自动关闭屏幕及按键背光)
(12)屏幕休眠：显示系统时间和当前房间温度或其它自定义参数
(13)屏幕感应：屏幕休眠后，人体靠近自动唤醒
(14)外观尺寸：86mm×86mm×33.5mm
(15)安装底盒：86底盒
(16)固定螺丝孔距：60.3mm(底盒深≥50mm)
(17)温度探测范围：-25℃ - 60℃
(18)湿度探测范围：0% - 99%RH
(19)内置光照度探测功能
(20)驱动输出(针对集成4路继电器的型号）：4×5A（阻性负载）继电器输出

返回

11.4、语音纯屏智控面板

(1)型号：
CRM-VLCD/4(纯面板)
CRM-VLCD/4/4J(集成4路继电器)
CRM-VLCD/4/WK(集成水空调+水地暖温控)
CRM-VLCD/4/485(集成4路485协议)
CRM-VLCD/4/DALI(集成DALI调光)
(2)工作电源：AC12V-15V，或DC15V-24V(对于集成DALI的智控面板为：AC13V-15V，或DC18V-24V)
(3)工作电流：
CRM-VLCD/4：65-95mA
CRM-VLCD/4/4J：65-150mA
CRM-VLCD/4/WK：65-105mA
CRM-VLCD/4/485：75-100mA
CRM-VLCD/4/DALI：75-220mA
(4)CAN总线接口：1
(5)语音控制：离线型语音控制，不依赖云端，确保用户隐私
(6)触控屏：16.7M彩色，720*720分辨率，4英寸IPS电容式触控屏
(7)屏幕主控界面：4页（每页面最多16个控制对象）
(8)屏幕翻页操作：滑屏翻页
(9)屏幕二级界面：操作主控界面上的【调光/窗帘/音乐/空调/新风/地暖/安防等对象】，屏幕自动出现对应的专用界面进行触控操作
(10)屏幕界面文字和图标：通过软件自定义

(12)屏幕亮度：每天三个自定义时段自动调节明暗(卧室面板可设置睡眠后自动关闭屏幕及按键背光)
(13)屏幕休眠：显示系统时间和当前房间温度或其它自定义参数
(14)屏幕感应：屏幕休眠后，人体靠近自动唤醒
(15)外观尺寸：86mm×86mm×33.5mm
(16)安装底盒：86底盒
(17)固定螺丝孔距：60.3mm(底盒深≥50mm)
(18)温度探测范围：-25℃ - 60℃
(19)湿度探测范围：0% - 99%RH
(20)内置光照度探测功能
(21)驱动输出(针对集成4路继电器的型号）：4×5A（阻性负载）继电器输出

返回

11.5、10键智控面板

(1)产品型号：
CRM-10Key(纯面板)
CRM-10Key/4J(集成4路继电器)
CRM-10Key/485(集成4路485协议)
CRM-10Key/DALI(集成DALI调光)
(2)工作电源：AC12V-15V，或DC15V-24V(对于集成DALI的智控面板为：AC13V-15V，或DC18V-24V)
(3)工作电流：
CRM-10Key：15mA
CRM-10Key/4J：15-35mA
CRM-10Key/485：20-40mA
CRM-10Key/DALI：20-200mA
(4)CAN总线接口：1
(5)机械按键：10个
(6)机械按键文字图标：镂空雕刻，不同颜色透光显示按键状态
(7)按键控制对象：面板中间竖条两侧8个机械按键单/双击控制对象自定义
(8)中间竖条上下按键（专利设计）：可自动匹配为其它8个按键对象的调节键（灯光亮度调节、音乐音量调节、窗帘开闭等），或自定义控制对象
(9)按键背光：每天自定义三个时段自动调节明暗（卧室面板可设置睡眠后自动关闭背光）
(10)外观尺寸：86mm×86mm×33.5mm
(11)安装底盒：标准86底盒
(12)固定螺丝孔距：60.3mm(底盒深≥50mm)
(13)驱动输出(针对集成4路继电器的型号）：4×5A（阻性负载）继电器输出

返回

11.6、8键智控面板

(1)产品型号：
CRM-8Key(纯面板)
CRM-8Key/4J(集成4路继电器)
(2)工作电源：AC12V-15V，或DC15V-24V(对于集成DALI的智控面板为：AC13V-15V，或DC18V-24V)
(3)工作电流：
CRM-8Key：15mA
CRM-8Key/4J：15-35mA
(4)CAN总线接口：1
(5)机械按键：8个
(6)机械按键文字图标：镂空雕刻，不同颜色透光显示按键状态
(7)按键控制对象：单/双击控制对象自定义
(8)按键背光：每天自定义三个时段自动调节明暗（卧室面板可设置睡眠后自动关闭背光）
(9)外观尺寸：86mm×86mm×33.5mm
(10)安装底盒：标准86底盒
(11)固定螺丝孔距：60.3mm(底盒深≥50mm)
(12)驱动输出(针对集成4路继电器的型号）：4×5A（阻性负载）继电器输出

返回

11.7、6键语音智控面板

(1)型号：
CRM-V6Key(纯面板)
CRM-V6Key/4J(集成4路继电器)
(2)工作电源：AC12V-15V，或DC15V-24V(对于集成DALI的智控面板为：AC13V-15V，或DC18V-24V)
(3)工作电流：
CRM-V6Key：20-55mA
CRM-V6Key/4J：20-85mA
(4)CAN总线接口：1
(5)机械按键：6个，文字图标激光刻录，不同颜色透光显示按键状态
(6)按键控制对象：系统中的任何设备或情景
(7)中间竖条上下按键（专利设计）：可自动匹配为其它4个按键对象的调节键（灯光亮度调节、音乐音量调节、窗帘开闭等），或自定义控制对象
(8)按键背光：每天自定义三个时段自动调节明暗（卧室面板可设置睡眠后自动关闭背光）
(9)语音控制：离线型，不依赖云端，确保用户隐私
(10)声控对象：系统中任何设备或情景
(11)外观尺寸：86mm×86mm×33.5mm
(12)安装底盒：标准86底盒
(13)固定螺丝孔距：60.3mm(底盒深≥50mm)
(14)驱动输出(针对集成4路继电器的型号）：4×5A（阻性负载）继电器输出

返回

11.8、6键大板智控面板

(1)型号：
CRM-DB6（基础型号）
CRM-DB6/4J（集成4路继电器型号）
(2)工作电源：AC12V-15V，或DC15V-24V
(3)工作电流：
CRM-DB6：15mA
CRM-DB6/4J：25-50mA
(4)CAN总线接口：1
(5)自定义按键：6个，按键文字激光刻录，不同颜色透光显示按键状态
(6)按键控制对象：系统中的任何设备或情景
(7)面板中间两个按键：可设置自动匹配为其它4个按键对象的调节键（灯光亮度调节、音乐音量调节、窗帘开闭等），或自定义控制对象
(8)按键背光：对于卧室面板可设置睡眠后自动关闭背光，消除光污染
(9)外观尺寸：
CRM-DB6：86mm×86mm×17mm
CRM-DB6/4J：86mm×86mm×35mm
(10)安装底盒：标准86底盒(底盒深≥50mm)
(11)驱动输出(针对集成4路继电器的型号）：4×5A（阻性负载）继电器输出

返回

11.9、4键大板智控面板

(1)型号：
CRM-DB4（基础型号）
CRM-DB4/4J（集成4路继电器型号）
(2)工作电源：AC12V-15V，或DC15V-24V
(3)工作电流：
CRM-DB4：15mA
CRM-DB4/4J：20-45mA
(4)CAN总线接口：1
(5)自定义按键：4个，按键文字激光刻录，不同颜色透光显示按键状态
(6)按键控制对象：系统中的任何设备或情景
(7)按键背光：对于卧室面板可设置睡眠后自动关闭背光，消除光污染
(8)外观尺寸：
CRM-DB4：86mm×86mm×17mm
CRM-DB4/4J：86mm×86mm×35mm
(9)安装底盒：标准86底盒(底盒深≥50mm)
(10)驱动输出(针对集成4路继电器的型号）：4×5A（阻性负载）继电器输出

返回

11.10、三合一温控面板

(1)型号：CRM-3IN1
(2)工作电源：AC12V-15V，或DC15V-24V
(3)工作电流：15-25mA
(4)CAN总线接口：1
(5)控制对象：控制已接入系统的中央空调、地暖、新风各一路设备，内置温度探测功能，旋钮调温/调档，设备信息屏幕显示，当前所操作的空调/地暖/新风的开关状态通过旋钮底部周边的光环指示（光环亮起表示设备开，反之设备关；空调开启，绿色光环表示制冷，红色表示制热，蓝色表示除湿；地暖开启，光环为红色；新风开启，光环为蓝色）
(6)功能按键：4个（模式：空调制冷/制热/除湿模式转换；风速：空调或新风的风速调节；切换：切换空调/地暖/新风为当前操作设备；开关：当前设备反向开关）
(7)面板背光：对于卧室面板可设置睡眠后自动关闭屏幕及旋钮背光，消除光污染
(8)外观尺寸：86mm×86mm×33mm
(9)安装底盒：标准86底盒

返回
